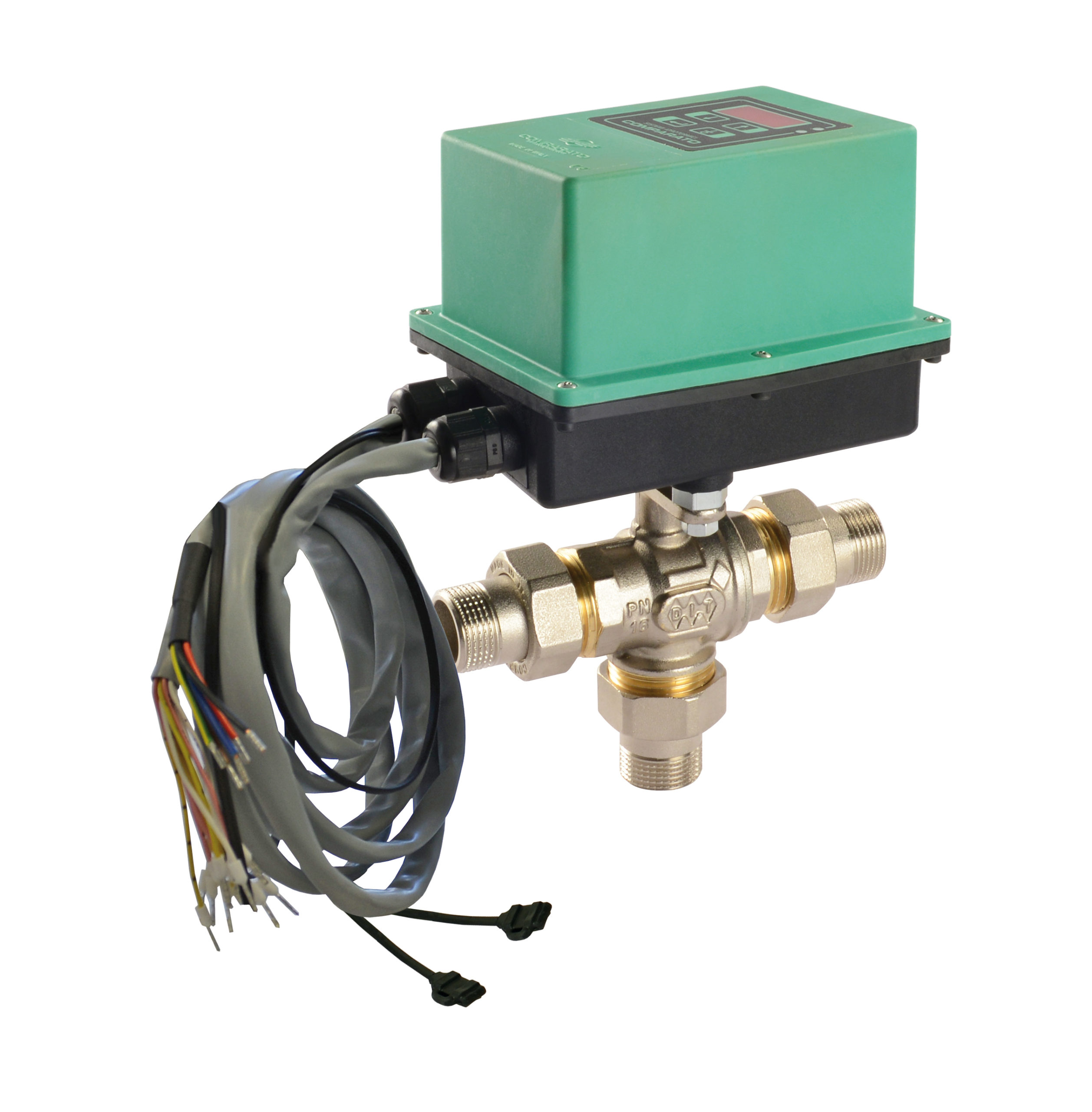

Valvola Miscelatrice DIAMIX PR uscita miscelata verticale MMM
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPBPR | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXPCPR | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
- RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada
Commutazione estate inverno
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16
Telegestione tramite Modbus-RTU

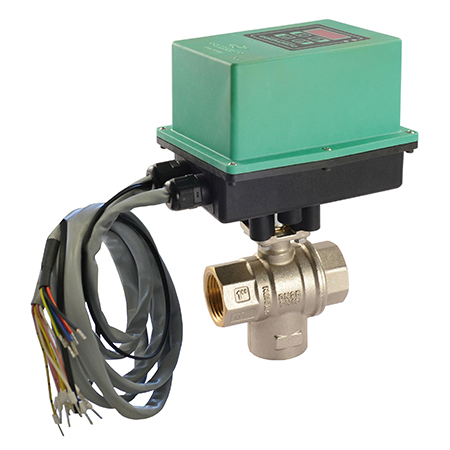

Valvola Miscelatrice DIAMIX PR uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFAPR | 230 V 50/60 Hz | 1/2" | 15 | 6 | 25 | 25 bar |
| DIAMIXPFBPR | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXPFCPR | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
- RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada
Commutazione estate inverno
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, FFF
Telegestione tramite Modbus-RTU
Valvola Miscelatrice COMPAMIX PR uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| COMPAMIXPDPR | 230 V 50 Hz | 1"1/4 | 32 | 27,2 | 10 | 10 bar |
| COMPAMIXPEPR | 230 V 50 Hz | 1"1/2 | 40 | 47,3 | 10 | 6 bar |
| COMPAMIXPFPR | 230 V 50 Hz | 2" | 50 | 73 | 10 | 4 bar |
Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
- RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada
Commutazione estate inverno
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PR orizzontale uscita miscelata in linea FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFAPRM | 230 V 50/60 Hz | 1/2" | 15 | 6 | 16 | 3,5 bar |
| DIAMIXPFBPRM | 230 V 50/60 Hz | 3/4" | 20 | 4,8 | 16 | 3,5 bar |
| DIAMIXPFCPRM | 230 V 50/60 Hz | 1" | 25 | 8,6 | 16 | 3,5 bar |
| DIAMIXPFDPRM | 230 V 50/60 Hz | 1"1/4 | 32 | 12,8 | 16 | 3,5 bar |
| DIAMIXPFEPRM | 230 V 50/60 Hz | 1"1/2 | 40 | 11,5 | 16 | 3,5 bar |
| DIAMIXPFFPRM | 230 V 50/60 Hz | 2" | 50 | 19,5 | 16 | 3,5 bar |
Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
- RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada
Commutazione estate inverno
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, FFF, PN16
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PR verticale uscita miscelata in linea
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFBPRV | 230 V 50/60 Hz | 3/4" MMM | 20 | 6,7 | 16 | 3,5 bar |
| DIAMIXPFCPRV | 230 V 50/60 Hz | 1" MMM | 25 | 11,4 | 16 | 3,5 bar |
| DIAMIXPFDPRV | 230 V 50/60 Hz | 1"1/4 MMM | 32 | 17,5 | 16 | 3,5 bar |
| DIAMIXPFEPRV | 230 V 50/60 Hz | 1"1/2 FFF | 40 | 26,8 | 16 | 3,5 bar |
| DIAMIXPFFPRV | 230 V 50/60 Hz | 2" FFF | 50 | 52,6 | 16 | 3,5 bar |
Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
- RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada
Commutazione estate inverno
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone, PN16
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PLUS uscita miscelata verticale MMM
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPB | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXPC | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PLUS uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFA | 230 V 50/60 Hz | 1/2" | 15 | 6 | 25 | 25 bar |
| DIAMIXPFB | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXPFC | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, FFF
Telegestione tramite Modbus-RTU
Valvola Miscelatrice COMPAMIX PLUS uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| COMPAMIXPD | 230 V 50 Hz | 1"1/4 | 32 | 27,2 | 10 | 10 bar |
| COMPAMIXPE | 230 V 50 Hz | 1"1/2 | 40 | 47,3 | 10 | 6 bar |
| COMPAMIXPF | 230 V 50 Hz | 2" | 50 | 73 | 10 | 4 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PLUS 4 secondi uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFAQ | 230 V 50/60 Hz | 1/2" | 15 | 6 | 25 | 25 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, FFF
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PLUS orizzontale uscita miscelata in linea FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFAM | 230 V 50/60 Hz | 1/2" | 15 | 6 | 16 | 3,5 bar |
| DIAMIXPFBM | 230 V 50/60 Hz | 3/4" | 20 | 4,8 | 16 | 3,5 bar |
| DIAMIXPFCM | 230 V 50/60 Hz | 1" | 25 | 8,6 | 16 | 3,5 bar |
| DIAMIXPFDM | 230 V 50/60 Hz | 1"1/4 | 32 | 12,8 | 16 | 3,5 bar |
| DIAMIXPFEM | 230 V 50/60 Hz | 1"1/2 | 40 | 11,5 | 16 | 3,5 bar |
| DIAMIXPFFM | 230 V 50/60 Hz | 2" | 50 | 19,5 | 16 | 3,5 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, FFF, PN16
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX PLUS verticale uscita miscelata in linea
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPFBV | 230 V 50/60 Hz | 3/4" MMM | 20 | 6,7 | 16 | 3,5 bar |
| DIAMIXPFCV | 230 V 50/60 Hz | 1" MMM | 25 | 11,4 | 16 | 3,5 bar |
| DIAMIXPFDV | 230 V 50/60 Hz | 1"1/4 MMM | 32 | 17,5 | 16 | 3,5 bar |
| DIAMIXPFEV | 230 V 50/60 Hz | 1"1/2 FFF | 40 | 26,8 | 16 | 3,5 bar |
| DIAMIXPFFV | 230 V 50/60 Hz | 2" FFF | 50 | 52,6 | 16 | 3,5 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Controllo della temperatura:
- a punto fisso
- funzione climatica per impianti in alta/media temperatura
- set-point temperatura con comando 0-10V
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone, PN16
Telegestione tramite Modbus-RTU
ACCESSORI DIAMIX PLUS/COMPAMIX PLUS
| Descrizione accessorio Accessories description | Aggiungi al codice Add at code | Note Notes |
|---|---|---|
| Sonda ad immersione in ottone Brass immersion probe | K | Ø 1/8" - pozzetto non incluso Ø 1/8" pocket not included |
| Versione 24V 50Hz 24V 50Hz version | 04 | |
| Distanziale per al coibentazione Spacer for insulation | D1 | Diamix Compamix |
| Distanziale per la coibentazione e apertura manuale Spacer for insulation manual override | D2 | Diamix Compamix |
| Descrizione accessorio Accessories description | Aggiungi al codice Add at code | |
| Sonda temperatura esterna per funzione climatica Sensor for external temperature for weather compensation | RFSONDAE | |
| Interfaccia Modbus-USB Modbus-USB interface | USBMOD |

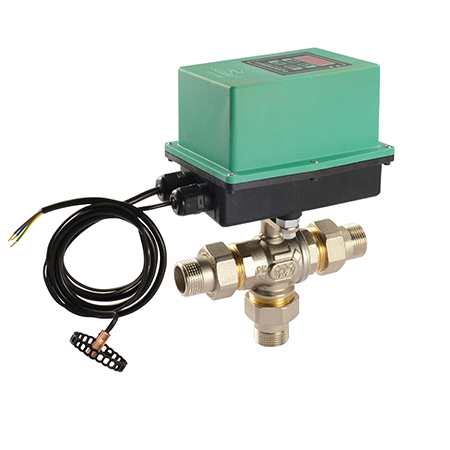

Valvola Miscelatrice DIAMIX uscita miscelata verticale MMM
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXNB | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXNC | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP67
Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16
Valvola Miscelatrice DIAMIX uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXNFA | 230 V 50/60 Hz | 1/2" | 15 | 6 | 25 | 25 bar |
| DIAMIXNFB | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXNFC | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP67
Corpo valvola 3 vie in ottone passaggio totale, FFF
DIAMANT CRONO – attacco Comparato
| Codice / Code | Versione / Version | Alimentazione / Power supply | Frequenza / Frequency | Coppia / Torque | Tempi di manovra / Operating times |
|---|---|---|---|---|---|
| CRONO230DD | Day | 230V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO24DD | Day | 24V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO230DW | Week | 230V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO24DW | Week | 24V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| * 106 sec a richiesta / 106 sec on request |
FUNZIONAMENTO A INTERVALLI PROGRAMMATI
Servocomando con orologio di programmazione incorporato
Per applicazioni che prevedono la manovra di una valvola ad intervalli o a determinati orari
Modello DIAMANT 11Nm con attacco COMPARATO
Valvola Miscelatrice COMPAMIX uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| COMPAMIXD | 230 V 50 Hz | 1"1/4 | 32 | 27,2 | 10 | 10 bar |
| COMPAMIXE | 230 V 50 Hz | 1"1/2 | 40 | 47,3 | 10 | 6 bar |
| COMPAMIXF | 230 V 50 Hz | 2" | 50 | 73 | 10 | 4 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP67
Corpo valvola 3 vie FFF in ottone, passaggio totale
DIAMANT CLIMA – attacco COMPARATO
| Codice / Code | Alimentazione / Power supply | Frequenza / Frequency | Coppia / Torque | Tempi di manovra / Operating times |
|---|---|---|---|---|
| CLIMA230D | 230V | 50/60 Hz | 11 Nm | 35 se (90°) * |
| CLIMA24D | 24V | 50/60 Hz | 11 Nm | 35 se (90°) * |
| * 106 sec a richiesta / 106 sec on request |
APPLICAZIONI CON CONTROLLO DI TEMPERATURA RILEVATA
Servocomando con sonda di temperatura incorporata
Per applicazioni che prevedono la manovra della valvola in base alla temperatura rilevata
Modello DIAMANT 11Nm con attacchi COMPARATO
Valvola Miscelatrice DIAMIX L uscita miscelata verticale MMM
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXPBL | 230 V 50/60 Hz | 3/4" | 20 | 11,5 | 16 | 16 bar |
| DIAMIXPCL | 230 V 50/60 Hz | 1" | 25 | 18,3 | 16 | 16 bar |
Per ACQUA CALDA SANITARIA con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16
Telegestione tramite Modbus-RTU
Valvola Miscelatrice DIAMIX 4 secondi uscita miscelata verticale FFF
| Codice / Code | Tensione / P. supply | Connessione / Connection | DN | KVs | PN | ΔP |
|---|---|---|---|---|---|---|
| DIAMIXNFAQ | 230 V 50/60 Hz | 1/2" | 15 | 6 | 25 | 25 bar |
ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP67
Corpo valvola 3 vie in ottone passaggio totale, FFF
DIAMANT CRONO – attacco ISO
| Codice / Code | Versione / Version | Alimentazione / Power supply | Frequenza / Frequency | Coppia / Torque | Tempi di manovra / Operating times |
|---|---|---|---|---|---|
| CRONO230DDF | Day | 230V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO24DDF | Day | 24V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO230DWF | Week | 230V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| CRONO24DWF | Week | 24V | 50/60 Hz | 11 Nm | 35 sec (90°) * |
| * 106 sec a richiesta / 106 sec on request |
FUNZIONAMENTO A INTERVALLI PROGRAMMATI
Servocomando con orologio di programmazione incorporato
Per applicazioni che prevedono la manovra di una valvola ad intervalli o a determinati orari
Modello DIAMANT 11Nm con attacco ISO 5211
