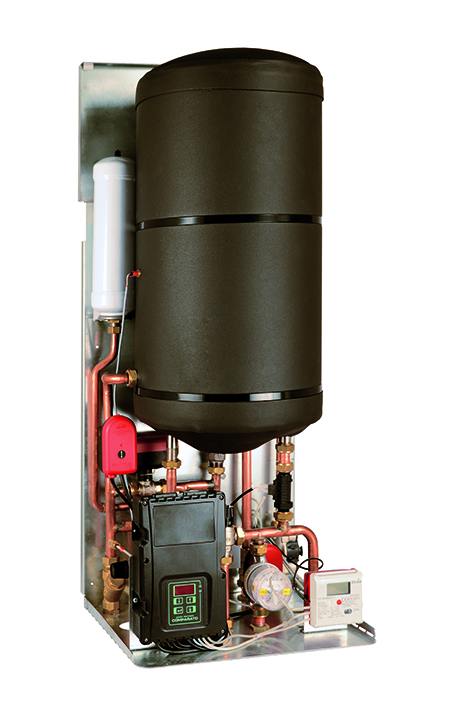

Futura HP

Model
Download
Descrizione
Tipologia ProdottoModello
Modulo satellite con pompa di calore integrata per la commutazione estate/invernoFutura HP
COMPONENTISTICA
Filtro a Y
Limitatore statico di portata
Valvole di intercettazione manuale in ingresso
Valvole di intercettazione manuale in uscita
Scambiatore di calore ad accumulo
Valvola di scarico manuale
Valvola di sicurezza 7 bar
Vaso di espansione in acciaio INOX AISI 304
Sonda di temperatura a immersione in acciaio INOX AISI 316L
Valvola di sfiato automatico
Valvola motorizzata Sintesi 2 vie ON/OFF su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su linea riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Miscelatore termostatico su uscita ACS
Circolatore impianto
Valvola motorizzata Sintesi deviatrice
Pompa di calore
Ingresso aria di ventilazione
Uscita aria di ventilazione

Futura HP è l’innovativo Modulo Satellite di contabilizzazione ibrido che sfrutta la tecnologia delle pompe di calore per produrre acqua calda sanitaria mediante accumulo.

Stagione invernale: funzione di riscaldamento dell’unità abitativa e funzione di produzione di acqua calda sanitaria prelevando energia termica dalla rete di distribuzione centralizzata. L’energia è prodotta da un generatore a gas e trasportata sulla rete mediante fluido termo-vettore.

Stagione estiva (funzione riscaldamento non richiesta): la produzione di acqua sanitaria è delegata alla pompa di calore integrata nell’unità con potenza termica resa di circa 3 kW. Non è necessario assorbire energia dalla rete primaria, il generatore centralizzato pertanto può essere spento con i conseguenti benefici ambientali ed economici. Si azzerano le dispersioni energetiche dovute alla distribuzione. Dunque il sistema migliora il rendimento di distribuzione, il quale rappresenta uno degli aspetti più critici nella progettazione/gestione di questa tipologia d’impianti.

TERMOSTATO AMBIENTE Elettronico

Model
CodiceDescrizione
TRMPELTermostato da parete elettronico

TERMOSTATO AMBIENTE ON/OFF

Model
CodiceDescrizione
TRMPOFTermostato da parete ON/OFF

TERMOSTATO AMBIENTE CRONO

Model
CodiceDescrizione
TRMPTCTermostato da parete crono touch-slide

M-Bus Master

Model
Descrizione
CodiceDescrizione Articolo
MBUSLC1Level converter

Leve converter M-Bus per gestione fino a 60 dispositivi. Modulo di campo stand-alone per acquisizione dati dai contatori M-Bus su PC mediante connessione USB. Interfaccia M-Bus slave per utilizzo come ripetitore per estendere di ulteriori 60 dispositivi la rete M-Bus. Alimentazione 24V ac/dc, assorbimento massimo 7W.

RTU M-Bus

Model
Descrizione
CodiceDescrizione Articolo
MBUSRTU4RTU M-Bus

RTU M-Bus per gestione fino a 20 dispositivi con funzione datalogger. Modulo di campo stand-alone per acquisizione dati dai contatori M-Bus mediante interfaccia WEB. Display integrato per setup e lettura dati. Espandibile fino a 250 dispositivi aggiungendo moduli Level converter MBUSLC1. Alimentazione 24V ac/dc, assorbimento massimo 7W.

Datalogger

Model
Descrizione
CodiceDescrizione Articolo
MBUSRTU1RTU Datalogger

RTU Datalogger per l’acquisizione e storicizzazione dei dati. Mediante interfaccia Web consente la lettura dei contatori la generazione dei report e la consultazione dello storico letture da remoto. Display integrato per setup e lettura dati. E’ in grado di gestire fino a 250 dispositivi M-Bus. Alimentazione 24V ac/dc. assorbimento massimo 3W.

NB: da abbinare al Lever Converter MBUSLC1.

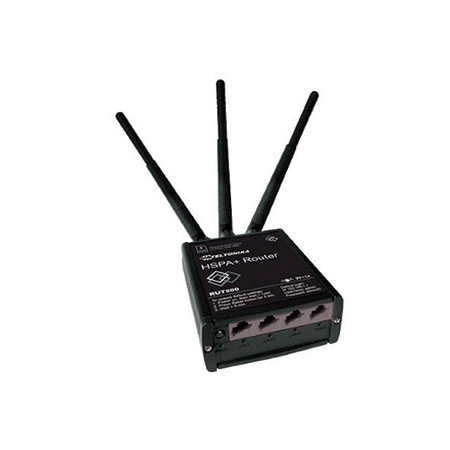

OPTIONAL: Router compatto HSPA+ 3G

Model
Descrizione
CodiceDescrizione Articolo
MBUSROUTERRouter

Router compatto HSPA+ 3G con connessioni wireless ed Ethernet ad alta velocità, modem interno HSPA+ in grado di raggiungere download rate fino a 21 Mbps. Necessita di una carta SIM a TRAFFICO per servizi internet mobile. Alimentazione 24V ac/dc, assorbimento massimo 9.4W

NB: da abbinare a RTU M-Bus (MBUSRTU4) o RTU Datalogger (MBU-SRTU1)

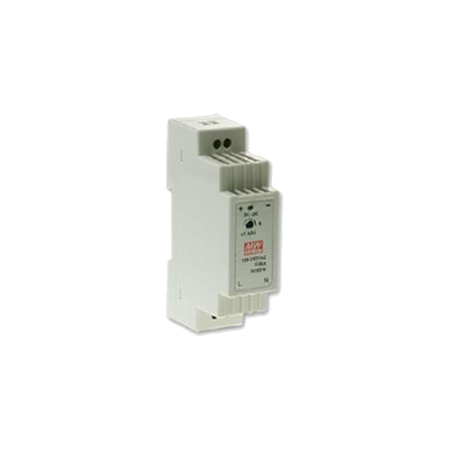

OPTIONAL: Alimentatore 24V DC 12W

Model
Descrizione
CodiceDescrizione Articolo
AL24VDCAlimentatore

Alimentatore 24V DC 12W da barra DIN (ingombro un modulo) lout = 500 mA
NB: Supporta n°1 Level converter + n°1 RTU Datalogger

Contatori Centrale

Model
CodiceDNQpTipo
CM000135B253,5 m³/hCaldo
CMF00135B253,5 m³/hCaldo/Freddo
CMC0016B256 m³/hCaldo
CMCF0016B256 m³/hCaldo/Freddo
CMC01146B326 m³/hCaldo
CMCF1146B326 m³/hCaldo/Freddo
CM011210B4010 m³/hCaldo
CMF11210B4010 m³/hCaldo/Freddo

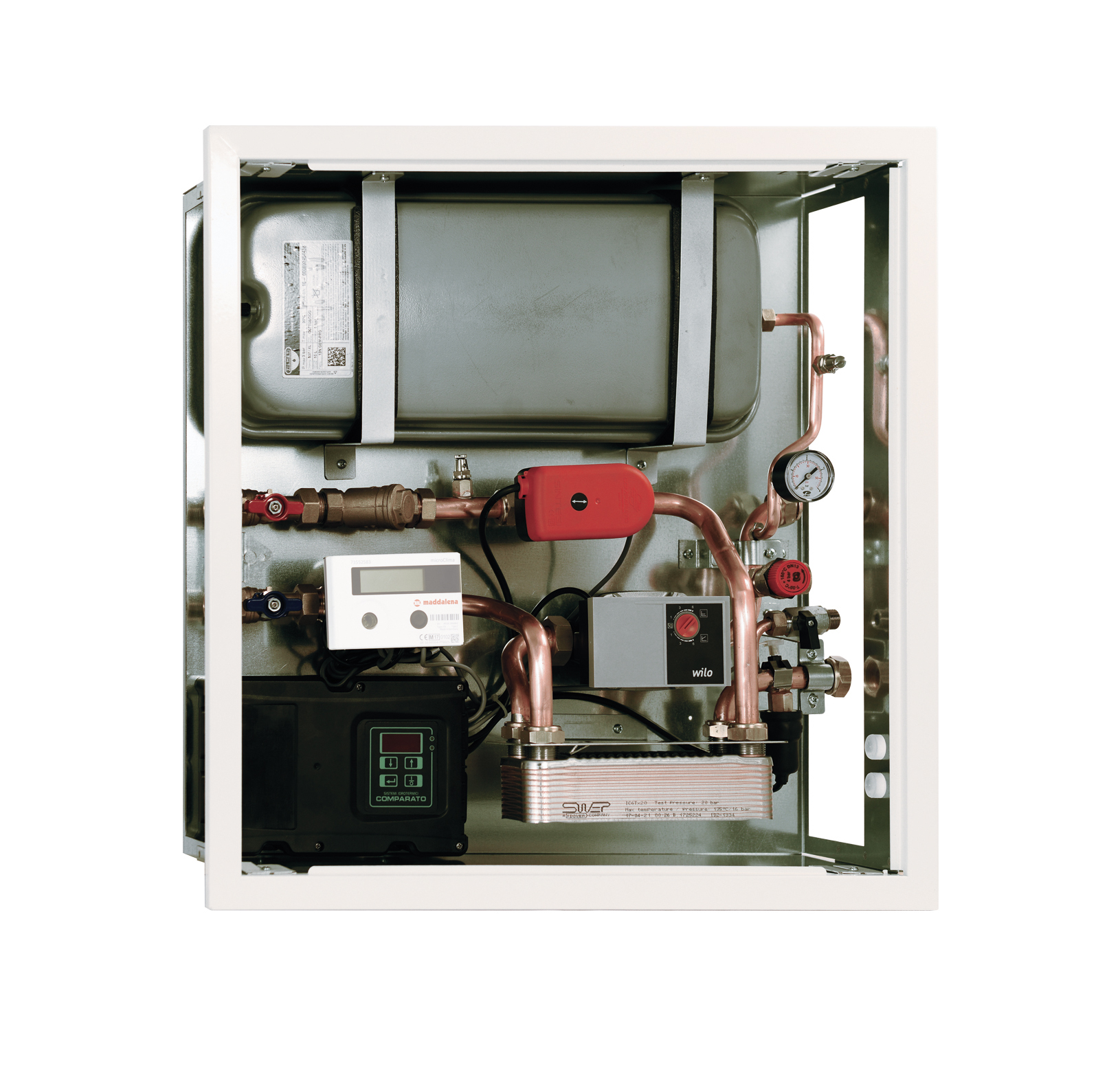

CONTER R

Model
Download
Descrizione
Tipo ProdottoModello
Modulo satellite per ristrutturazioni Conter R
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvola di zona 2 vie
Scambiatore di calore a piastre
Circolatore impianto
Valvola di sicurezza
Manometro
Termostato di sicurezza
Vaso di espansione
Riempimento impianto
Scatola elettrica / centralina di gestione
Contatore di calore Wireless M-Bus
Servocomando Sintesi modulante
Sonda di temperatura di mandata
Regolazione della portata con valvola di bilanciamento staticoOptional
Collettore di distribuzione con valvole di zona motorizzate /
Collettore di distribuzione con testine elettromeccaniche
Optional
Sonda esterna per funzione climaticaOptional
Avvio impianto e assistenza tecnica Optional

Il modulo per le ristrutturazioni

Studiato per chi vuole sostituire i radiatori con i pannelli radianti in un impianto centralizzato.
Installazione ad incasso
Completo di tutto l’occorrente per gestire il nuovo impianto a pannelli radianti
Scambiatore a piastre per la completa separazione idraulica,
Circolatore ERP Ready
Contatore di calore diretto Wireless M-Bus
Vaso d’espansione
Valvola di sicurezza
Valvola di zona Sintesi modulante
Scheda elettronica di gestione con display digitale
Sonda di temperatura e termostato di sicurezza

Disponibile anche con collettori di distribuzione

CONTER D

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite con linea riscaldamento/raffrescamento, linea ACS e/o AFS e collettore di distribuzioneConter D
COMPONENTISTICA
Filtro a Y
Valvola di zona 2 vie o valvola di zona by-pass
Servocomando Sintesi 230V * /
Servocomando Sintesi 24V /
Servocomando Sintesi 230V con sistema di sicurezza elettrica
Valvole di intercettazione manuale in ingresso
Collettore di distribuzione integrato con servocomando Microdiam per zona di controllo /
Collettore di distribuzione integrato con testine elettromeccaniche
Scatola elettrica / centralina di gestione
Cassetta di contenimento in lamiera
Contatore di energia meccanico solo caldo a lettura locale /
Contatore di energia meccanico caldo/freddo M-Bus **
Coibentazione linea energiaOptional
Regolazione della portata con limitatore statico di portata /
Regolazione della portata con valvola di bilanciamento statico /
Regolazione della portata con valvola di bilanciamento dinamico /
Regolazione della portata con circolatore ERP
Optional
Miscelatore termostatico per acqua sanitariaOptional
Modulo aggiuntivo per 1 linea ACS-AFS completo di contatore volumetrico locale /
Modulo aggiuntivo per 1 linea ACS completo di contatore volumetrico impulsivo per kit M-Bus /
Modulo aggiuntivo per 1 linea AFS completo di contatore volumetrico impulsivo per kit M-Bus
Optional
Modulo aggiuntivo per 2 linee ACS e AFS complete di contatori volumetrici locali /
Modulo aggiuntivo per 2 linee ACS e AFS complete di contatori volumetrici impulsivi per kit M-Bus
Optional
Cornice e portellaOptional
Avvio impianto e assistenza tecnica Optional
* Attenzione: la valvola motorizzata 230 V deve essere abbinata a opportuno sistema di controllo in conformità alle norme vigenti, optional CGQKHT
** A richiesta versioni con contatore di calore ad ultrasuoni e/o Wireless M-Bus

Contabilizzazione diretta
Gestione per impianti di riscaldamento e raffrescamento

Produzione centralizzata di acqua calda sanitaria

Collettori di distribuzione integrati

Linee acqua sanitaria calda e fredda

Installazione ad incasso

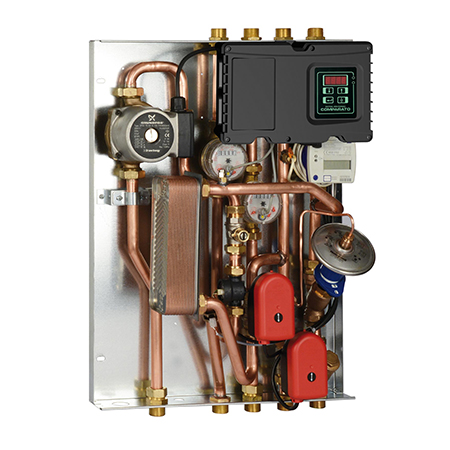

DIATECH SR

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite per riscaldamento e raffrescamento e per produzione ACS (funzionamento a tampone)Diatech SR
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvole di intercettazione manuale in uscita
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Contatore di energia meccanico a lettura locale per raffrescamento /
Contatore di energia meccanico M-Bus per raffrescamento /
Contatore di energia ultrasuoni per raffrescamento
Valvola motorizzata Sintesi 2 vie ON/OFF su linea riscaldamento bassa temperatura
Coibentazione linea raffrescamento
Cassa dima
Cornice e portella
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento e raffrescamento

Scambiatore a piastre per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia tradizionale

LOWTHERM

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite con linea riscaldamento/raffrescamento alta e bassa temperatura e linea ACS e/o AFSLowtherm
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvole di intercettazione manuale in uscita
Valvola di zona 2 vie o valvola di zona by-pass
Servocomando Sintesi 230V * /
Servocomando Sintesi 24V /
Servocomando Sintesi 230V con sistema di sicurezza elettrica
Uscita aggiuntiva riscaldamento bassa temperatura
Contatore di energia meccanico solo caldo a lettura locale /
Contatore di energia meccanico caldo/freddo M-Bus **
Circolatore bassa temperatura
Valvola motorizzata Sintesi 2 vie modulante su linea riscaldamento bassa temperatura
Termostato di sicurezza per bassa temperatura
Sonda di temperatura per bassa temperatura
Valvola di non ritorno
Cassetta di contenimento in lamiera
Cassa dima
Contatore di energia meccanico solo caldo a lettura locale /
Contatore di energia meccanico caldo/freddo M-Bus **
Modulo aggiuntivo per 1 linea ACS-AFS completo di contatore volumetrico locale /
Modulo aggiuntivo per 1 linea ACS completo di contatore volumetrico impulsivo per kit M-Bus /
Modulo aggiuntivo per 1 linea AFS completo di contatore volumetrico impulsivo per kit M-Bus
Optional
Modulo aggiuntivo per 2 linee ACS e AFS complete di contatori volumetrici locali /
Modulo aggiuntivo per 2 linee ACS e AFS complete di contatori volumetrici impulsivi per kit M-Bus
Optional
Cornice e portellaOptional
Avvio impianto e assistenza tecnica Optional
* Attenzione: la valvola motorizzata 230 V deve essere abbinata a opportuno sistema di controllo in conformità alle norme vigenti, optional CGQKHT
** A richiesta versioni con contatore di calore ad ultrasuoni e/o Wireless M-Bus

Contabilizzazione diretta
Gestione per impianti di riscaldamento in alta e bassa temperatura

Produzione centralizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Doppia uscita energia(una zona diretta ed una zona con temperatura controllata dotata di circolatore)

Con elettronica per il controllo del grado di calore per riscaldamento e raffrescamento impostando un valore fisso o scorrevole tramite sonda esterna

Autolimitazione della temperatura di mandata per raffrescamento al fine di evitare la formazione di condensa sul pavimento (con sonda di temperatura ed umidità relativa da installare nell’ambiente da climatizzare)

Installazione ad incasso

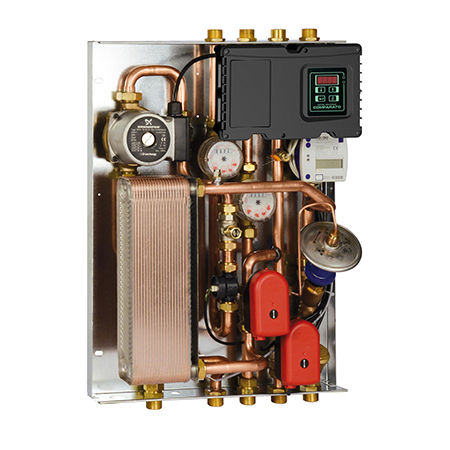

DIATECH L

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite per riscaldamento e per produzione ACS e AFS con connessioni in linea inferiori (funzionamento a tampone)Diatech L
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvole di intercettazione manuale in uscita
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Cassa dima
Cornice e portella
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Scambiatore a piastre per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia tradizionale

Connessioni in linea nella parte inferiore

BITHERM

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite per produzione istantanea di ACS e completa separazione idraulica su circuito di riscaldamento con possibilità di controllo di temperaturaBitherm
COMPONENTISTICA
Filtro a Y
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre per riscaldamento
Scambiatore di calore a piastre per sanitario
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Circolatore
Valvola di sicurezza
Vaso di espansione
Manometro
Sistema di riempimento
Mantello
Valvole di intercettazione manuale in ingressoOptional
Valvole di intercettazione manuale in uscitaOptional
Controllo di temperatura su riscaldamnetoOptional
Circolatore su sanitarioOptional
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Completa separazione idraulica

Doppio scambiatore a piastre per la produzione localizzata di acqua calda sanitaria e per riscaldamento

Linee acqua sanitaria calda e fredda

Per impianti con caldaia a condensazione

DIATECH BT-HT

Model
Descrizione
Tipologia ProdottoModello
Modulo satellite per riscaldamento alta e bassa temperatura e per produzione ACS (funzionamento a tampone)Diatech BT/HT
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvole di intercettazione manuale in uscita
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Cassa dima
Cornice e portella
Circolatore bassa temperatura
Valvola motorizzata Sintesi 2 vie modulante su linea riscaldamento bassa temperatura
Termostato di sicurezza per bassa temperatura
Sonda di temperatura per bassa temperatura
Valvola di non ritorno
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Gestione elettronica di un linea in bassa temperatura completa di circolatore

Scambiatore a piastre per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia tradizionale

FUTURA AC

Model
Download
Descrizione
Tipologia prodottoModello
Modulo satellite per riscaldamento e per produzione ACS con scambiatore ad accumuloFutura AC
COMPONENTI
Filtro a Y
Flussostato per priorità sanitaria
Limitatore statico di portata
Scambiatore di calore ad accumulo
Valvola di scarico manuale
Valvola di sicurezza 7 bar
Vaso di espansione in acciaio INOX AISI 304
Sonda di temperatura a immersione in acciaio INOX AISI 316L
Valvola di sfiato automatico
Valvola motorizzata Sintesi 2 vie ON/OFF su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su linea riscaldamento
Valvola di non ritorno
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus
Pozzetto portasonda per contatore di energia
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Optional
Miscelatore termostatico su uscita ACSOptional
Valvole di intercettazione manualeOptional
Circolatore impiantoOptional
Uscita aggiuntiva riscaldamento bassa temperaturaOptional
Valvola motorizzata Sintesi 2 vie modulante su linea riscaldamento bassa temperaturaOptional
Circolatore bassa temperaturaOptional
Sonda di temperatura per bassa temperaturaOptional
Termostato di sicurezza per bassa temperaturaOptional
Sensore di temperatura esterna per funzione climaticaOptional
Avvio impianto e assistenza tecnicaOptional

Contabilizzazione diretta
Gestione per impianti di riscaldamento

Scambiatore ad accumulo per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia tradizionale

DIATECH S

Model
Download
Descrizione
Tipologia ProdottoModello
Modulo satellite per riscaldamento e per produzione ACSDiatech S
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale (versione con cassa dima)
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Contatore acqua sanitaria trattata e/o preriscaldata a lettura locale /
Contatore acqua sanitaria trattata e/o preriscaldata impulsivo per uscita M-Bus
Optional
Cassa dima (versione a incasso)Optional
Mantello (versione pensile)Optional
Pompa di rilancio su primarioOptional
Ricircolo su sanitarioOptional
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Valvola di ritegnoOptional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Scambiatore a piastre per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia tradizionale

DIATECH LF

Model
Download
Descrizione
Tipologia ProdottoModello
Modulo satellite per riscaldamento e per produzione ACS con scambiatore maggiorato per impianti
a condensazione
Diatech LF
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale (versione con cassa dima)
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico a lettura locale /
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria meccanico a lettura locale /
Contatore acqua sanitaria impulsivo per uscita M-Bus
Contatore acqua sanitaria trattata e/o preriscaldata a lettura locale /
Contatore acqua sanitaria trattata e/o preriscaldata impulsivo per uscita M-Bus
Optional
Cassa dima (versione a incasso)Optional
Mantello (versione pensile)Optional
Pompa di rilancio su primario /
Ricircolo su sanitario
Optional
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Valvola di ritegnoOptional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Scambiatore a piastre per la produzione localizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Per impianti con caldaia a condensazione
