Vedi tutti i prodotti

Servocomando DIAMANT PRO – ENOLOGIA

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Per corpo valvola /
For ball valve
VFrequenza /
Frequency
Coppia /
Torque
Tempi di manovra /
Operating times
Angolo ° /
Angle °
DY242P2R2 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DY342P2R3 VIE / WAY24V50/60 Hz11 Nm70 sec180°

APPLICAZIONE: SETTORE ENOLOGICO

Coppia: 11 Nm

Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP67 per uso industriale

Tempi di manovra: 35 sec per rotazione 90°

2 micro supplementari

Resistenza scaldante interna

Compensatore serie DIACOM MINI

Dati tecnici
Download
Descrizione
Codice /
Code
Attacchi /
Connections
Tipo Attacco /
Connection Type
Corpo /
Body
Portate Indicative /
Approximate Flow Rates
Volume /
Volume
CM1141"1/4filettato F
threaded F
2"1/2
COIBENTAZIONE
INSULATION
CBCM114

Compensatore idraulico compatto

Acciaio al carbonio

Coibentazione

Modelli fuori standard si eseguono a disegno con preventivo a richiesta

GRUPPO SOTTOCALDAIA

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER
es: ST3MHD
Posizione 1 /
Position 1
Lamiera ad incasso /
Built-in sheet metal box
ST22 zone
2 zones
ST33 zone
3 zones
Posizione 2 /
Position 2
Tipologia zona sinistra /
Zone type - left
DGruppo diretto
Direst unit
HGruppo miscelato a punto fisso 30°C - 60°C
Fixed-point mixed unit 30°C - 60°C
MGruppo miscelato modulante (aggiungere servocomando Sintesi)
Modulating mixed unit (add Sintesi actuator)
Posizione 3 /
Position 3
Tipologia zona centrale /
Zone type - central
DGruppo diretto
Direst unit
HGruppo miscelato a punto fisso 30°C - 60°C
Fixed-point mixed unit 30°C - 60°C
MGruppo miscelato modulante (aggiungere servocomando Sintesi)
Modulating mixed unit (add Sintesi actuator)
Posizione 4 /
Position 4
Tipologia zona destra /
Zone type - right
ONon presente - sottostazione a 2 zone
Not present - 2-zone understation
DGruppo diretto
Direst unit
HGruppo miscelato a punto fisso 30°C - 60°C
Fixed-point mixed unit 30°C - 60°C
MGruppo miscelato modulante (aggiungere servocomando Sintesi)
Modulating mixed unit (add Sintesi actuator)

SISTEMA DI GESTIONE IMPIANTO A ZONE

COLLETTORE A 3 ZONE CON COMPENSATORE IDRAULICO INTEGRATO

ZONA DIRETTA, MISCELATA A PUNTO FISSO E MISCELATA MODULANTE CON FUNZIONE CLIMATICA

INSTALLAZIONE AD INCASSO 550x550mm

POTENZA MASSIMA 35 kW

ALIMENTAZIONE 230V 50Hz

Valvola Miscelatrice DIAMIX PR verticale uscita miscelata in linea

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Tensione /
P. supply
Connessione /
Connection
DNKVsPNΔP
DIAMIXPFBPRV230 V
50/60 Hz
3/4" MMM206,7163,5
bar
DIAMIXPFCPRV230 V
50/60 Hz
1" MMM2511,4163,5
bar
DIAMIXPFDPRV230 V
50/60 Hz
1"1/4 MMM3217,5163,5
bar
DIAMIXPFEPRV230 V
50/60 Hz
1"1/2 FFF4026,8163,5
bar
DIAMIXPFFPRV230 V
50/60 Hz
2" FFF5052,6163,5
bar

Regolazione temperatura PANNELLI RADIANTI
Valvola miscelatrice termoregolatrice controllata a microprocessore

Controllo della temperatura:

  • RISCALDAMENTO a punto fisso o funzione climatica per impianti in bassa temperatura
  • RAFFRESCAMENTO a punto fisso o a inseguimento del punto di rugiada

Commutazione estate inverno

Con sensore di temperatura a semiconduttore

Grado di protezione IP65

Corpo valvola 3 vie in ottone, PN16

Telegestione tramite Modbus-RTU

Valvola Miscelatrice DIAMIX PLUS verticale uscita miscelata in linea

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Tensione /
P. supply
Connessione /
Connection
DNKVsPNΔP
DIAMIXPFBV230 V
50/60 Hz
3/4" MMM206,7163,5
bar
DIAMIXPFCV230 V
50/60 Hz
1" MMM2511,4163,5
bar
DIAMIXPFDV230 V
50/60 Hz
1"1/4 MMM3217,5163,5
bar
DIAMIXPFEV230 V
50/60 Hz
1"1/2 FFF4026,8163,5
bar
DIAMIXPFFV230 V
50/60 Hz
2" FFF5052,6163,5
bar

ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore

Controllo della temperatura:

  • a punto fisso
  • funzione climatica per impianti in alta/media temperatura
  • set-point temperatura con comando 0-10V

Con sensore di temperatura a semiconduttore

Grado di protezione IP65

Corpo valvola 3 vie in ottone, PN16

Telegestione tramite Modbus-RTU

Diamant Smart PRO

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER
es: DSP24CWFA
DSPDiamant Smart PRO
Posizione 1 /
Position 1
Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 2 /
Position 2
Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
412-24V AC/DC
Posizione 3 /
Position 3
Connessione al corpo valvola /
Connection to the ball valve
CComparato
FISO 5211 F03-F05 Q 9-11
Posizione 4 /
Position 4
Tipo di comunicazione /
Communication type
MModbus
WWi-Fi
Posizione 5 /
Position 5
Fail Safe
FPresente /
Present
OAssente /
Not present
Posizione 6 /
Position 6
Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 11 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

COMUNICAZIONE TRAMITE WI-FI O PROTOCOLLO DI TRASMISSIONE MODBUS-RTU

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Diafil – Filtro Magnetico

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Attacchi /
Connections
Corpo /
Body
Grado di Filtrazione /
Degree of Filtration
Filettati / Threaded
FT001Ø 1"4"900 μm
FT114Ø 1"1/44"900 μm
FT112Ø 1"1/25"900 μm
FT002Ø 2"5"900 μm
Flangiati PN 10-16 /
Flanged PN 10-16
FT212DN 658"900 μm
FT003DN 808"900 μm
FT004DN 10010"900 μm

DIAFIL è il filtro per centrale termica utilizzato per la prevenzione dei circolatori e delle altre componenti dell’impianto.

È completo di magnete e scarico manuale per la pulizia periodica.

È predisposto per la misura del differenziale di pressione tramite connessioni filettate.

Servocomando COMPACT PRO – IP68 (waterproof)

Dati tecnici
Download
Descrizione
Codice /
Code
Per corpo valvola /
For ball valve
VFrequenza /
Frequency
Coppia /
Torque
Tempi di manovra /
Operating times
Angolo ° /
Angle °
CH2222P2 - 3 VIE / WAY230V50/60 Hz22 Nm45 sec90°
CH2122P2 - 3 VIE / WAY110V50/60 Hz22 Nm45 sec90°
CH2422P2 - 3 VIE / WAY24V50/60 Hz22 Nm45 sec90°
CH3222P3 VIE / WAY230V50/60 Hz22 Nm90 sec180°
CH3122P3 VIE / WAY110V50/60 Hz22 Nm90 sec180°
CH3422P3 VIE / WAY24V50/60 Hz22 Nm90 sec180°

USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP68 per uso industriale a immersione totale

Tempi di manovra: 45 sec per rotazione 90° – 22Nm

Ecokam T

Dati tecnici
Download
Descrizione
Applicazioni
Codice / Code Potenza caldaia a gas /
Max source power
Circolatori /
Pumps
ES1P24E24 kW1
ES1P35E35 kW1

Unità di interfaccia per riscaldamento
Dedicata alla produzione di acqua calda per il riscaldamento
Con scambiatore dimensionato sulla potenza erogata dalla caldaia a gas

Separazione idraulica del circuito della caldaia a combustibile solido e del circuito della caldaia a gas

Con scambiatore a piastre per riscaldamento

Per collegamento al collettore di distribuzione

Collettore con separatore idraulico integrato: DIASYS

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Zone /
Zones
Attacchi Principali /
Main Connections
Attacchi Derivazioni /
Outlet Connections
i
COLLETTORE
MANIFOLD
CCI0234GR21"1/4G 1"125 mm
CCI0334GR31"1/4G 1"125 mm
CCI3134GR3+1 *1"1/4G 1"125 mm
CCI3234GR3+2 *1"1/4G 1"125 mm
COIBENTAZIONE
INSULATION
CBCCI023421"1/4G 1"125 mm
CBCCI033431"1/4G 1"125 mm
CBCCI31343+1 *1"1/4G 1"125 mm
CBCCI32343+2 *1"1/4G 1"125 mm

Collettore monotubo per gruppo di rilancio con compensatore idraulico integrato e attacchi con girello interasse 125 mm
Acciaio al carbonio

Coibentazione

Kit di fissaggio

Modelli fuori standard si eseguono a disegno con preventivo a richiesta

CONTER S

Dati tecnici
Download
Descrizione
Tipologia ProdottoModello
Modulo satellite con linee riscaldamento/raffrescamento e con linee acqua sanitaria calda e freddaConter S
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale
Valvola motorizzata Sintesi 2 vie ON/OFF 230V AC 1 micro /
Valvola motorizzata Sintesi 2 vie ON/OFF 24V AC 1 micro
1 contatore solo caldo e 2 contatori ACS e AFS M-Bus /
1 contatore caldo/freddo e 2 contatori ACS e AFS M-Bus
Cornice e portella Optional
Coibentazione linea energiaOptional
Regolazione della portata con valvola di bilanciamento staticoOptional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Produzione centralizzata di acqua calda sanitaria

Linee acqua sanitaria calda e fredda

Installazione ad incasso

Servocomando SINTESI SMART – Controllo PROPORZIONALE MODBUS

Dati tecnici
Download
Descrizione
Codice /
Code
Alimentazione /
Electrical supply
Protocollo di comunicazione /
Communication protocol
Coppia /
Torque
SMMODBUS24V AC/DCModbus8 Nm

Il nuovo servocomando Comparato con comando proporzionale in tensione dedicato ai moderni impianti di riscaldamento e raffrescamento.

Grazie alle sue peculiarità risponde alla sempre maggiore esigenza di una regolazione precisa ed affidabile nel tempo e, grazie al suo cuore “smart”, trova impiego in tutte le applicazioni che richiedono una miscelazione o una parzializzazione del flusso.

SINTESI SMART PUO’ ESSERE COMANDATA MEDIANTE BUS DI CAMPO IN APPLICAZIONI COME GLI IMPIANTI DOMOTICI DI ULTIMA GENERAZIONE.

Valvola Miscelatrice DIAMIX uscita miscelata verticale MMM

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Tensione /
P. supply
Connessione /
Connection
DNKVsPNΔP
DIAMIXNB230 V
50/60 Hz
3/4"2011,51616
bar
DIAMIXNC230 V
50/60 Hz
1"2518,31616
bar

ACQUA CALDA SANITARIA / RISCALDAMENTO A PAVIMENTO / REGOLAZIONI IN GENERE
Valvola miscelatrice termoregolatrice controllata a microprocessore

Con sensore di temperatura a semiconduttore

Grado di protezione IP67

Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16

CONTER R

Dati tecnici
Download
Descrizione
Tipo ProdottoModello
Modulo satellite per ristrutturazioni Conter R
COMPONENTISTICA
Filtro a Y
Valvole di intercettazione manuale in ingresso
Valvola di zona 2 vie
Scambiatore di calore a piastre
Circolatore impianto
Valvola di sicurezza
Manometro
Termostato di sicurezza
Vaso di espansione
Riempimento impianto
Scatola elettrica / centralina di gestione
Contatore di calore Wireless M-Bus
Servocomando Sintesi modulante
Sonda di temperatura di mandata
Contatore di energia meccanico solo caldo M-Bus /
Contatore di energia ultrasuoni solo caldo M-Bus /
Contatore di energia meccanico solo caldo wireless M-Bus /
Contatore di energia ultrasuoni solo caldo wireless M-Bus
Regolazione della portata con valvola di bilanciamento staticoOptional
Collettore di distribuzione con valvole di zona motorizzate /
Collettore di distribuzione con testine elettromeccaniche
Optional
Sonda esterna per funzione climaticaOptional
Avvio impianto e assistenza tecnica Optional

Il modulo per le ristrutturazioni

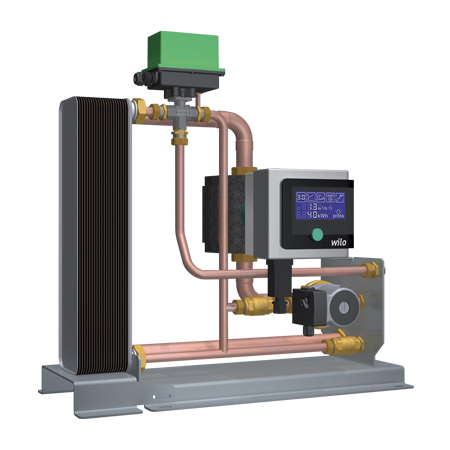

Studiato per chi vuole sostituire i radiatori con i pannelli radianti in un impianto centralizzato.
Installazione ad incasso
Completo di tutto l’occorrente per gestire il nuovo impianto a pannelli radianti
Scambiatore a piastre per la completa separazione idraulica,
Circolatore ERP Ready
Contatore di calore diretto Wireless M-Bus
Vaso d’espansione
Valvola di sicurezza
Valvola di zona Sintesi modulante
Scheda elettronica di gestione con display digitale
Sonda di temperatura e termostato di sicurezza

Disponibile anche con collettori di distribuzione

Valvola Motorizzata SINTESI 2 vie MM OTTONE

Dati tecnici
Download
Descrizione
Applicazioni
Codice / CodeVMisura / SizeDNPNKVSTempi di manovra /
Operating times
SR2221A2AU230 V
50/60 Hz
1/2"151616,345 sec (90°)
SR2221B2AU230 V
50/60 Hz
3/4"201629,545 sec (90°)
SR2221C2AU230 V
50/60 Hz
1"25164345 sec (90°)

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA SANITARIA
Funzionamento ON-OFF, con 1 micro supplementare libero in apertura

Servocomando 2 punti con relé

Grado di protezione: IP54

Tempi di manovra: 45 sec per rotazione 90° – 8Nm

Corpo valvola 2 vie MM in OTTONE con codoli, passaggio totale
Attacco rapido a pressione

BITHERM

Dati tecnici
Descrizione
Tipologia ProdottoModello
Modulo satellite per produzione istantanea di ACS e completa separazione idraulica su circuito di riscaldamento con possibilità di controllo di temperaturaBitherm
COMPONENTISTICA
Filtro a Y
Sensore di temperatura ACS
Flussimetro
Limitatore statico di portata
Scambiatore di calore a piastre per riscaldamento
Scambiatore di calore a piastre per sanitario
Valvola motorizzata Sintesi 2 vie modulante su sanitario
Valvola motorizzata Sintesi 2 vie ON/OFF su riscaldamento
Scatola elettrica / centralina di gestione
Contatore di energia meccanico M-Bus /
Contatore di energia ultrasuoni
Contatore acqua sanitaria impulsivo per uscita M-Bus
Circolatore
Valvola di sicurezza
Vaso di espansione
Manometro
Sistema di riempimento
Mantello
Valvole di intercettazione manuale in ingressoOptional
Valvole di intercettazione manuale in uscitaOptional
Controllo di temperatura su riscaldamnetoOptional
Circolatore su sanitarioOptional
Bilanciamento dell'impianto con valvola di bilanciamento statico /
Bilanciamento dell'impianto con valvola di bilanciamento dinamico /
Bilanciamento dell'impianto con valvola di controllo differenziale della pressione /
Bilanciamento dell'impianto con Modflow - regolazione elettronica della portata
Optional
Avvio impianto e assistenza tecnica Optional

Contabilizzazione diretta
Gestione per impianti di riscaldamento centralizzati

Completa separazione idraulica

Doppio scambiatore a piastre per la produzione localizzata di acqua calda sanitaria e per riscaldamento

Linee acqua sanitaria calda e fredda

Per impianti con caldaia a condensazione

Valvola Miscelatrice DIAMIX L uscita miscelata verticale FFF

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Tensione /
P. supply
Connessione /
Connection
DNKVsPNΔP
DIAMIXPFAL230 V
50/60 Hz
1/2"1562525
bar
DIAMIXPFBL230 V
50/60 Hz
3/4"2011,51616
bar
DIAMIXPFCL230 V
50/60 Hz
1" 2518,31616
bar

Per ACQUA CALDA SANITARIA con programma integrato di disinfezione dal batterio della LEGIONELLA

Valvola miscelatrice termoregolatrice controllata a microprocessore

Con sensore di temperatura a semiconduttore

Grado di protezione IP65

Corpo valvola 3 vie in ottone passaggio totale, FFF

Telegestione tramite Modbus-RTU

GRUPPO DI RILANCIO MISCELATO MODULANTE

Dati tecnici
Download
Descrizione
Applicazioni
CodiceTipo
GR1M00modulante
modulating
GR2M00modulante - alta portata
modulating - high flow
GR1MSCmodulante - predisposizione circolatore 1"x130mm
modulating - ready for pump with stub piece 1"x130mm
GR2MSCmodulante - predisposizione circolatore 1"1/2x130mm
modulating - ready for pump with stub piece 1"1/2x130mm
GR1MFRmodulante - raffrescamento
modulating - cooling
GR2MFRmodulante - alta portata - raffrescamento
modulating - high flow - cooling

Attacchi 1″

Interasse 125mm

Alimentazione elettrica: 230V 50/60Hz

Reversibili

I gruppi di rilancio vengono forniti con mandata a destra e ritorno a sinistra

Coibentazione inclusa

Servocomando DIAMANT PRO

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Per corpo valvola /
For ball valve
VFrequenza /
Frequency
Coppia /
Torque
Tempi di manovra /
Operating times
Angolo ° /
Angle °
DY222P22 - 3 VIE / WAY230V50/60 Hz11 Nm35 sec90°
DY212P22 - 3 VIE / WAY110V50/60 Hz11 Nm35 sec90°
DY242P22 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DY322P23 VIE / WAY230V50/60 Hz11 Nm70 sec180°
DY312P23 VIE / WAY110V50/60 Hz11 Nm70 sec180°
DY342P23 VIE / WAY24V50/60 Hz11 Nm70 sec180°

RISCALDAMENTO / RAFFRESCAMENTO / USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP67 per uso industriale

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

COMPENSATORE serie DIACOM

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code
Attacchi /
Connections
Corpo /
Body
Portate Indicative /
Approximate Flow Rates
Volume /
Volume
Filettati /
Threaded
C001Ø 1"3"2 m³/h *2.2 l
C114Ø 1"1/44"3.5 m³/h *5 l
C112Ø 1"1/24"5 m³/h *6 l
C002Ø 2"5"8 m³/h *12 l
Flangiati PN 10-16 /
Flanged PN 10-16
C212DN 656"12 m³/h *21 l
C003DN 808"18 m³/h *42 l
C004DN 10010"30 m³/h *84 l
C005DN 12512"50 m³/h *146 l
C006DN 15016"70 m³/h *260 l
C008DN 20020"120 m³/h *548 l
C010 **DN 250800 mm150 m³/h *-
C012 **DN 300950 mm220 m³/h *-
COIBENTAZIONE
INSULATION
CBC001Ø 1"
CBC114Ø 1"1/4
CBC112Ø 1"1/2
CBC002Ø 2"
CBC212DN 65
CBC003DN 80
CBC004DN 100
* Con una perdita
di carico di 100 daPa
With a load loss
of 100 daPa
** Attacchi coassiali
Coaxial connection

Compensatore idraulico con funzioni aggiuntive di separatore d’aria e defangatore per impianti di riscaldamento
Acciaio al carbonio

Coibentazione

Modelli fuori standard si eseguono a disegno con preventivo a richiesta
