Home / Prodotti / SETTORE INDUSTRIALE / VALVOLE MOTORIZZATE A SFERA - ITS E SETTORE INDUSTRIALE

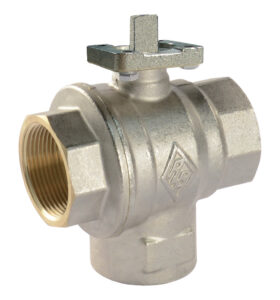

Valvola Diamant 3 vie MMM OTTONE
DEVIATRICE
SFERA 2 FORI

Dati tecnici
Download
Descrizione
Applicazioni
Codice / CodeMisura / SizeAngolo ° / Angle °DNPNKVS
DC3B2A3/4"180°201611,5
DC3C2A1"180°251618,3
SCHEDA TECNICASCHEDA TECNICAISTRUZIONI

3 vie MMM in OTTONE con codoli e calotte
Passaggio totale PN16

ESEMPIO

Valvola Motorizzata COMPACT PRO 3 vie orizzontale FFF PVC con apertura manuale

Dati tecnici
Download
Descrizione
Codice /
Code 		Misura /
Size		Angolo /
Angle		DNPNKvs
SFERA "T" ATTACCO FILETTATO
"T"-PORT THREADED
UC3E6C3D41"1/290°401628.5
UC3F6C3D42"90°501654
SFERA "T" ATTACCO AD INCOLLAGGIO
"T"-PORT TO BE GLUED
UC3E6C4D450 (1"1/2)90°401628.5
UC3F6C4D463 (2")90°501654
SFERA "L" ATTACCO FILETTATO
"L"-PORT THREADED
UC3E5C3D41"1/290°401637.2
UC3F5C3D42"90°501673.2
SFERA "L" ATTACCO AD INCOLLAGGIO
"L"-PORT TO BE GLUED
UC3E5C4D450 (1"1/2)90°401637.2
UC3F5C4D463 (2")90°501673.2
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE

Valvola 3 vie FFF in PVC, passaggio totale PN16 con kit di collegamento e apertura manuale

Versione con attacchi filettati o ad incollaggio

Disponibile con sfera a T o sfera a L

Valvola Compact PRO 2 vie FF PVC con apertura manuale

Dati tecnici
Download
Descrizione
Codice /
Code 		Misura /
Size		Angolo /
Angle		DNPNKvs
ATTACCO FILETTATO / THREADED
UC2E2C3D41"1/290°4016105
UC2F2C3D42" *90°5016204
ATTACCO AD INCOLLAGGIO / TO BE GLUED
UC2E2C4D450 (1"1/2)90°4016105
UC2F2C4D463 (2") *90°5016204
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Universal PRO
* maximum differential pressure 10 bar,
for 16 bar please see Universal PRO section
SCHEDA TECNICASCHEDA TECNICA (LISTINO 22-2020)ISTRUZIONI

USO INDUSTRIALE

Valvola 2 vie FF in PVC, passaggio totale PN16 con kit di collegamento e apertura manuale

Versione con attacchi filettati o ad incollaggio

Servocomando UNIVERSAL DC

Dati tecnici
Download
Descrizione
Codice /
Code 		Per corpo valvola /
For ball valve		VCoppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
UY252PC2 - 3 VIE / WAY12V DC/AC40 Nm20 sec *90°
UY242PC2 - 3 VIE / WAY24V DC/AC40 Nm20 sec *90°
* 70 sec a richiesta /
10 sec on request
UY352PC3 VIE / WAY12V DC/AC40 Nm40 sec **180°
UY342PC3 VIE / WAY24V DC/AC40 Nm40 sec **180°
** 140 sec a richiesta /
140 sec on request
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE
Alimentazione AC/DC con 2 micro supplementari di serie
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé
Grado di protezione: IP67
Tempi di manovra: 20 sec per rotazione 90° – 40Nm
Attacco ISO 5211 F05-F07 q 11-14

Valvola Diamant 2 vie FF PVC

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeAngolo /
Angle		DNPNKvs
ATTACCO FILETTATO / THREADED
DC2R2C3D33/8"90°10164,8
DC2A2C3D31/2"90°151612
DC2B2C3D33/4"90°201623
DC2C2C3D31"90°251646
DC2D2C3D31"1/490°321666
DC2E2C3D31"1/2 *90°4016105
SFERA "T" ATTACCO AD INCOLLAGGIO / "T"-PORT TO BE GLUED
DC2R2C4D316 (3/8")90°10164,8
DC2A2C4D320 (1/2")90°151612
DC2B2C4D325 (3/4")90°201623
DC2C2C4D332 (1")90°251646
DC2D2C4D340 (1"1/4)90°321666
DC2E2C4D350 (1"1/2) *90°4016105
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICASCHEDA TECNICA (LISTINO 22-2020)ISTRUZIONI

USO INDUSTRIALE

Valvola 2 vie FF in PVC, passaggio totale PN16 con kit di collegamento

Versione con attacchi filettati o ad incollaggio

Valvola Diamant 2 vie FF PVC con apertura manuale

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeAngolo /
Angle		DNPNKvs
ATTACCO FILETTATO / THREADED
DC2R2C3D43/8"90°10164,8
DC2A2C3D41/2"90°151612
DC2B2C3D43/4"90°201623
DC2C2C3D41"90°251646
DC2D2C3D41"1/490°321666
DC2E2C3D41"1/2*90°4016105
ATTACCO AD INCOLLAGGIO / TO BE GLUED
DC2R2C4D416 (3/8")90°10164,8
DC2A2C4D420 (1/2")90°151612
DC2B2C4D425 (3/4")90°201623
DC2C2C4D432 (1")90°251646
DC2D2C4D440 (1"1/4)90°321666
DC2E2C4D450 (1"1/2) * 90°4016105
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICASCHEDA TECNICA (LISTINO 22-2020)ISTRUZIONI

USO INDUSTRIALE

Valvola 2 vie FF in PVC, passaggio totale PN16 con kit di collegamento e apertura manuale

Versione con attacchi filettati o ad incollaggio

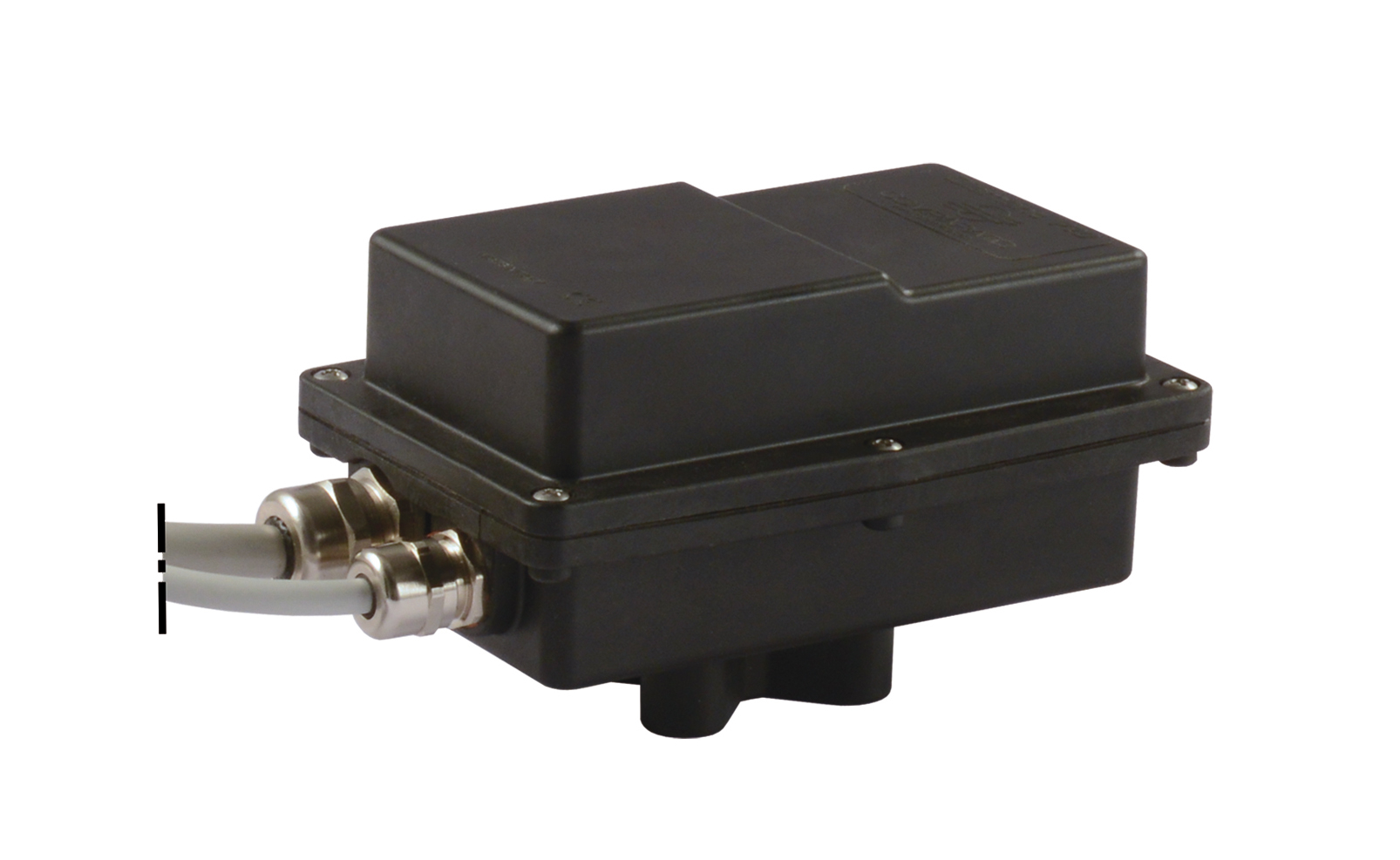

Servocomando UNIVERSAL PRO – IP68 (waterproof)

Dati tecnici
Download
Descrizione
Codice /
Code		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
UH2222P2 - 3 VIE / WAY230V50 Hz40 Nm55 sec90°
UH2122P2 - 3 VIE / WAY110V50 Hz40 Nm55 sec90°
UH2422P2 - 3 VIE / WAY24V50 Hz40 Nm55 sec90°
UH3222P3 VIE / WAY230V50 Hz40 Nm110 sec180°
UH3122P3 VIE / WAY110V50 Hz40 Nm110 sec180°
UH3422P3 VIE / WAY24V50 Hz40 Nm110 sec180°
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP68 per uso industriale a immersione totale

Tempi di manovra: 55 sec per rotazione 90° – 40Nm

Servocomando COMPACT PRO – IP68 (waterproof)

Dati tecnici
Download
Descrizione
Codice /
Code		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
CH2222P2 - 3 VIE / WAY230V50/60 Hz22 Nm45 sec90°
CH2122P2 - 3 VIE / WAY110V50/60 Hz22 Nm45 sec90°
CH2422P2 - 3 VIE / WAY24V50/60 Hz22 Nm45 sec90°
CH3222P3 VIE / WAY230V50/60 Hz22 Nm90 sec180°
CH3122P3 VIE / WAY110V50/60 Hz22 Nm90 sec180°
CH3422P3 VIE / WAY24V50/60 Hz22 Nm90 sec180°
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP68 per uso industriale a immersione totale

Tempi di manovra: 45 sec per rotazione 90° – 22Nm

Servocomando DIAMANT PRO – IP68 (waterproof)

Dati tecnici
Download
Descrizione
Codice /
Code		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
DH2222P2 - 3 VIE / WAY230V50/60 Hz11 Nm35 sec90°
DH2122P2 - 3 VIE / WAY110V50/60 Hz11 Nm35 sec90°
DH2422P2 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DH3222P3 VIE / WAY230V50/60 Hz11 Nm70 sec180°
DH3122P3 VIE / WAY110V50/60 Hz11 Nm70 sec180°
DH3422P3 VIE / WAY24V50/60 Hz11 Nm70 sec180°
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione elettrica IP68 per uso industriale a immersione totale

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Servocomando COMPACT PRO attacco ISO5211

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
CY2222P2 - 3 VIE / WAY230V50/60 Hz22 Nm45 sec90°
CY2122P2 - 3 VIE / WAY110V50/60 Hz22 Nm45 sec90°
CY2422P2 - 3 VIE / WAY24V50/60 Hz22 Nm45 sec90°
CY3222P3 VIE / WAY230V50/60 Hz22 Nm90 sec180°
CY3122P3 VIE / WAY110V50/60 Hz22 Nm90 sec180°
CY3422P3 VIE / WAY24V50/60 Hz22 Nm90 sec180°
SCHEDA TECNICAISTRUZIONI

USO INDUSTRIALE
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP67

Tempi di manovra: 45 sec per rotazione 90° – 22Nm

Tipo protetto, apertura manuale, 2 micro supplementari liberi di serie

ESEMPIO - CENTRALE TERMICA CON CENTRALINAESEMPIO - TINI DI FERMENTAZIONE

Distanziale Compact PRO – Universal PRO

Dati tecnici
Download
Descrizione
Codice / CodeCompact PRO
DICOM35distanziale completo /
compete spacer
RFASC90asta di comando /
control rod
Codice / CodeUniversal PRO
DICOM57distanziale completo /
complete spacer
RFASU90asta di comando /
control rod
SCHEDA TECNICAISTRUZIONI

per la coibentazione, componenti in acciaio INOX

Distanziale con apertura manuale Compact PRO – Universal Pro

Dati tecnici
Download
Descrizione
Codice / Code Compact PRO
DICO05ADCcon apertura manuale /
with emergency manual override
RFAPCDCasta di comando con apertura manuale /
emergency manual override
Codice / CodeUniversal PRO
DICO07ADCcon apertura manuale /
with emergency manual override
RFAPUDCasta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICAISTRUZIONI

per la coibentazione e apertura manuale, componenti in acciaio INOX

Kit di collegamento Compact PRO – Universal PRO per valvole PVC

Dati tecnici
Download
Descrizione
Codice / CodeNote
DICO03PVCsenza apertura manuale /
without emergency manual override
DICO02PVCcon apertura manuale /
with emergency manual override
Codice / CodeNote
RFASUPVCasta di comando /
control rod
RFAPUPVCasta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICASCHEDA TECNICA PVCISTRUZIONI

componenti in acciaio INOX

Distanziale Diamant Comparato-Comparato

Dati tecnici
Download
Descrizione
Codice / CodeNote
ADSTD1Senza apertura manuale /
without emergency manual override
ADSTD2con apertura manuale /
with emergency manual override
Codice / CodeNote
RFASDN90asta di comando /
control rod
RFAPDCN asta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMANT PROISTRUZIONI

per servocomando attacco COMPARATO e corpo valvola attacco COMPARATO

Distanziale Diamant Comparato-ISO5211

Dati tecnici
Download
Descrizione
Codice / CodeNote
DIDM01senza apertura manuale /
without emergency manual override
DIDM02con apertura manuale /
with override
Codice / CodeNote
RFASDI90asta di comando /
control rod
RFAPDCIasta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMANT PROISTRUZIONI

per servocomando attacco COMPARATO e corpo valvola attacco ISO 5211 F03-F04-F05

Distanziale Diamant ISO5211-ISO5211

Dati tecnici
Download
Descrizione
Codice / CodeNote
DIDM01ISO senza apertura manuale /
without emergency manual override
DIDM02ISOcon apertura manuale /
with emergency manual override
Codice / CodeNote
RFASDI90ISO asta di comando /
control rod
RFAPDCISOasta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMANT PROISTRUZIONI

per servocomando attacco ISO 5211 F03-F05 e corpo valvola attacco ISO 5211 F03-F04-F05

Kit di collegamento Diamant PVC 3 VIE

Dati tecnici
Download
Descrizione
Codice / CodeNote
DIDM03PVC senza apertura manuale /
without emergency manual override
DIDM02PVC con apertura manuale /
with override
Codice / CodeNote
RFASDPVC asta di comando /
control rod
RFAPDPVCasta di comando con apertura manuale /
emergency manual override
SCHEDA TECNICA DIAMANT PROSCHEDA TECNICA PVCISTRUZIONI

per servocomando attacco COMPARATO e corpo valvola PVC 3 VIE

Adattatore ISO5211 Diamant

Dati tecnici
Descrizione
Codice / Code
AIDM01

per servocomando attacco COMPARATO e corpo valvola attacco ISO 5211 F03

Codoli e Calotte – Dritti Diamant

Dati tecnici
Download
Codice / CodeCodolo / CapCalotta / Tang
AC3412Dritto / Straight 1/2"3/4"
AC0134Dritto / Straight 3/4"1"
AC1141Dritto / Straight 1"1/2"
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMANT PROISTRUZIONI

Codoli e Calotte – Eccentrico Diamant

Dati tecnici
Download
Codice / CodeCodolo / CapCalotta / Tang
AC0134EEccentrico / Eccentric 3/4"1"
SCHEDA TECNICA DIAMANT 2000

Prodotti correlati
