COMPENSATORE serie DIADIS
| Codice / Code | Attacchi / Connections | Corpo / Body | Portate Indicative / Approximate Flow Rates | Volume / Volume |
|---|---|---|---|---|
| Filettati / Threaded | ||||
| T001 | Ø 1" | 3" | 2 m³/h * | 2.2 l |
| T114 | Ø 1"1/4 | 4" | 3.5 m³/h * | 5 l |
| T112 | Ø 1"1/2 | 4" | 5 m³/h * | 6 l |
| T002 | Ø 2" | 5" | 8 m³/h * | 12 l |
| COIBENTAZIONE INSULATION | ||||
| CBC001 | Ø 1" | |||
| CBC114 | Ø 1"1/4 | |||
| CBC112 | Ø 1"1/2 | |||
| CBC002 | Ø 2" | |||
| * Con una perdita di carico di 100 daPa With a load loss of 100 daPa |
Compensatore idraulico a 3 circuiti idraulici indipendenti
Con funzioni aggiuntive di separatore d’aria e defangatore per impianti di riscaldamento
Acciaio al carbonio
Coibentazione
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
COLLETTORE per pompe di circolazione DIACOP
| Codice / Code | Attacchi / Connections | Corpo / Body | Interasse / Interaxis | |
|---|---|---|---|---|
| Filettati / Threaded | ||||
| P001 | Ø 1" | 1"1/2 | 260 mm | |
| P114 | Ø 1"1/4 | 2" | 260 mm | |
| P112 | Ø 1"1/2 | 2" | 300 mm | |
| P002 | Ø 2" | 3" | 360 mm | |
| Flangiati PN 10-16 / Flanged PN 10-16 | ||||
| P212 | DN 65 | 4" | 360 mm | |
| P003 | DN 80 | 4" | 400 mm | |
| P004 | DN 100 | 5" | 400 mm | |
Collettore per abbinamento in parallelo delle POMPE DI CIRCOLAZIONE
Acciaio al carbonio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta

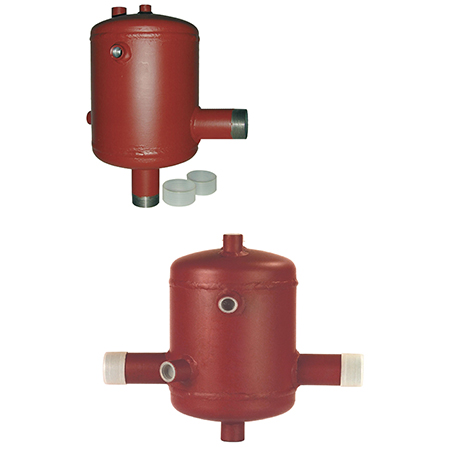

SEPARATORI DI ARIA serie DIASEP con attacchi a SQUADRA
| Codice / Code | Attacchi / Connections | Tipo Attacco / Connection Type | Corpo / Body |
|---|---|---|---|
| S001 | Ø 1" | filettati / threaded | 4" |
| S114 | Ø 1"1/4 | filettati / threaded | 5" |
| S112 | Ø 1"1/2 | filettati / threaded | 6" |
| S002 | Ø 2" | filettati / threaded | 8" |
| S212 | DN 65 | flangiati PN 10-16 / flanged PN 10-16 | 10" |
| S003 | DN 80 | flangiati PN 10 / flanged PN 10 | 12" |
| S004 | DN 100 | flangiati PN 10-16 / flanged PN 10-16 | 16" |
| S005 | DN 125 | flangiati PN 10-16 / flanged PN 10-16 | 500 mm |
| S006 | DN 150 | flangiati PN 10-16 / flanged PN 10-16 | 600 mm |
| S008 | DN 200 | flangiati PN 10 / flanged PN 10 | 700 mm |
Separatore d’aria per impianti di riscaldamento
Attacchi a SQUADRA
Acciaio al carbonio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Diafil – Filtro Magnetico
| Codice / Code | Attacchi / Connections | Corpo / Body | Grado di Filtrazione / Degree of Filtration |
|---|---|---|---|
| Filettati / Threaded | |||
| FT001 | Ø 1" | 4" | 900 μm |
| FT114 | Ø 1"1/4 | 4" | 900 μm |
| FT112 | Ø 1"1/2 | 5" | 900 μm |
| FT002 | Ø 2" | 5" | 900 μm |
| Flangiati PN 10-16 / Flanged PN 10-16 | |||
| FT212 | DN 65 | 8" | 900 μm |
| FT003 | DN 80 | 8" | 900 μm |
| FT004 | DN 100 | 10" | 900 μm |
DIAFIL è il filtro per centrale termica utilizzato per la prevenzione dei circolatori e delle altre componenti dell’impianto.
È completo di magnete e scarico manuale per la pulizia periodica.
È predisposto per la misura del differenziale di pressione tramite connessioni filettate.
Disaeratori
| Codice | Corpo | Attacco Principale | Attacchi Strumentazione |
|---|---|---|---|
| DI012 | 3" | 1/2" | 3/8" |
Il DISAERATORE trova specifico impiego nell’eliminazione dell’aria negli impianti di riscaldamento. È predisposto per l’installazione di sfiato
automatico e sfiato manuale.
Gli strumenti ed i dispositivi di sicurezza non sono forniti.
Collettore con separatore idraulico integrato: DIASYS
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE MANIFOLD | ||||
| CCI0234GR | 2 | 1"1/4 | G 1" | 125 mm |
| CCI0334GR | 3 | 1"1/4 | G 1" | 125 mm |
| CCI3134GR | 3+1 * | 1"1/4 | G 1" | 125 mm |
| CCI3234GR | 3+2 * | 1"1/4 | G 1" | 125 mm |
| COIBENTAZIONE INSULATION | ||||
| CBCCI0234 | 2 | 1"1/4 | G 1" | 125 mm |
| CBCCI0334 | 3 | 1"1/4 | G 1" | 125 mm |
| CBCCI3134 | 3+1 * | 1"1/4 | G 1" | 125 mm |
| CBCCI3234 | 3+2 * | 1"1/4 | G 1" | 125 mm |
Collettore monotubo per gruppo di rilancio con compensatore idraulico integrato e attacchi con girello interasse 125 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore filettato maschio 1″ passaggio 1″
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1" M 1" M MANIFOLD | ||||
| C02D01 | 2 | 1"1/2 | 1" M | 125 mm |
| C03D01 | 3 | 1"1/2 | 1" M | 125 mm |
| C04D01 | 4 | 1"1/2 | 1" M | 125 mm |
| C05D01 | 5 | 1"1/2 | 1" M | 125 mm |
| C06D01 | 6 | 1"1/2 | 1" M | 125 mm |
| COIBENTAZIONE 1" M 1" M INSULATION | ||||
| CBC02D01 | 2 | 1"1/2 | 1" M | 125 mm |
| CBC03D01 | 3 | 1"1/2 | 1" M | 125 mm |
| CBC04D01 | 4 | 1"1/2 | 1" M | 125 mm |
| CBC05D01 | 5 | 1"1/2 | 1" M | 125 mm |
| CBC06D01 | 6 | 1"1/2 | 1" M | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi filettati interasse 125 mm
Acciaio al carbonio
Attacchi contrapposti
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore girello femmina 1″¼ passaggio 1″
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1"1/4 F 1"1/4 F MANIFOLD | ||||
| C02D01GR | 2 | 1"1/2 | G 1"1/4 | 125 mm |
| C03D01GR | 3 | 1"1/2 | G 1"1/4 | 125 mm |
| C04D01GR | 4 | 1"1/2 | G 1"1/4 | 125 mm |
| C05D01GR | 5 | 1"1/2 | G 1"1/4 | 125 mm |
| C06D01GR | 6 | 1"1/2 | G 1"1/4 | 125 mm |
| COIBENTAZIONE 1"1/4 F 1"1/4 F INSULATION | ||||
| CBC02D01 | 2 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC03D01 | 3 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC04D01 | 4 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC05D01 | 5 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC06D01 | 6 | 1"1/2 | G 1"1/4 | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi con girello interasse 125 mm
Acciaio al carbonio
Attacchi contrapposti
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore filettato maschio ¾” passaggio ¾”
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 3/4" M 3/4" M MANIFOLD | ||||
| C02D34 | 2 | 1"1/4 | 3/4" M | 125 mm |
| C03D34 | 3 | 1"1/4 | 3/4" M | 125 mm |
| C04D34 | 4 | 1"1/4 | 3/4" M | 125 mm |
| C05D34 | 5 | 1"1/4 | 3/4" M | 125 mm |
| C06D34 | 6 | 1"1/4 | 3/4" M | 125 mm |
| COIBENTAZIONE 3/4" M 3/4" M INSULATION | ||||
| CBC02D34 | 2 | 1"1/4 | 3/4" M | 125 mm |
| CBC03D34 | 3 | 1"1/4 | 3/4" M | 125 mm |
| CBC04D34 | 4 | 1"1/4 | 3/4" M | 125 mm |
| CBC05D34 | 5 | 1"1/4 | 3/4" M | 125 mm |
| CBC06D34 | 6 | 1"1/4 | 3/4" M | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi filettati interasse 125 mm
Acciaio al carbonio
Attacchi contrapposti
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore girello femmina 1″ passaggio ¾”
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1" F 1" F MANIFOLD | ||||
| C02D34GR | 2 | 1"1/4 | G 1" | 125 mm |
| C03D34GR | 3 | 1"1/4 | G 1" | 125 mm |
| C04D34GR | 4 | 1"1/4 | G 1" | 125 mm |
| C05D34GR | 5 | 1"1/4 | G 1" | 125 mm |
| C06D34GR | 6 | 1"1/4 | G 1" | 125 mm |
| COIBENTAZIONE 1" F 1" F INSULATION | ||||
| CBC02D34 | 2 | 1"1/4 | G 1" | 125 mm |
| CBC03D34 | 3 | 1"1/4 | G 1" | 125 mm |
| CBC04D34 | 4 | 1"1/4 | G 1" | 125 mm |
| CBC05D34 | 5 | 1"1/4 | G 1" | 125 mm |
| CBC06D34 | 6 | 1"1/4 | G 1" | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi con girello interasse 125 mm
Acciaio al carbonio
Attacchi contrapposti
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore contrapposto filettato maschio 1″ passaggio 1″
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1"M 1" M MANIFOLD | ||||
| C21D01 | 2+1 | 1"1/2 | 1" M | 125 mm |
| C22D01 | 2+2 | 1"1/2 | 1" M | 125 mm |
| C31D01 | 3+1 | 1"1/2 | 1" M | 125 mm |
| C32D01 | 3+2 | 1"1/2 | 1" M | 125 mm |
| C33D01 | 3+3 | 1"1/2 | 1" M | 125 mm |
| C41D01 | 4+1 | 1"1/2 | 1" M | 125 mm |
| C42D01 | 4+2 | 1"1/2 | 1" M | 125 mm |
| C51D01 | 5+1 | 1"1/2 | 1" M | 125 mm |
| COIBENTAZIONE 1"M 1"M INSULATION | ||||
| CBC21D01 | 2+1 | 1"1/2 | 1" M | 125 mm |
| CBC22D01 | 2+2 | 1"1/2 | 1" M | 125 mm |
| CBC31D01 | 3+1 | 1"1/2 | 1" M | 125 mm |
| CBC32AD01 | 3+2 | 1"1/2 | 1" M | 125 mm |
| CBC33D01 | 3+3 | 1"1/2 | 1" M | 125 mm |
| CBC41D01 | 4+1 | 1"1/2 | 1" M | 125 mm |
| CBC42D01 | 4+2 | 1"1/2 | 1" M | 125 mm |
| CBC51D01 | 5+1 | 1"1/2 | 1" M | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi filettati interasse 125 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore contrapposto girello femmina 1″¼ passaggio 1″
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1"1/4 F 1"1/4 F MANIFOLD | ||||
| C21D01GR | 2+1 | 1"1/2 | G 1"1/4 | 125 mm |
| C22D01GR | 2+2 | 1"1/2 | G 1"1/4 | 125 mm |
| C31D01GR | 3+1 | 1"1/2 | G 1"1/4 | 125 mm |
| C32D01GR | 3+2 | 1"1/2 | G 1"1/4 | 125 mm |
| C33D01GR | 3+3 | 1"1/2 | G 1"1/4 | 125 mm |
| C41D01GR | 4+1 | 1"1/2 | G 1"1/4 | 125 mm |
| C42D01GR | 4+2 | 1"1/2 | G 1"1/4 | 125 mm |
| C51D01GR | 5+1 | 1"1/2 | G 1"1/4 | 125 mm |
| COIBENTAZIONE 1"1/4 F 1"1/4 F INSULATION | ||||
| CBC21D01 | 2+1 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC22D01 | 2+2 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC31D01 | 3+1 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC32D01 | 3+2 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC33D01 | 3+3 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC41D01 | 4+1 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC42D01 | 4+2 | 1"1/2 | G 1"1/4 | 125 mm |
| CBC51D01 | 5+1 | 1"1/2 | G 1"1/4 | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi con girello interasse 125 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore contrapposto filettato maschio ¾” passaggio ¾”
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 3/4" M 3/4" M MANIFOLD | ||||
| C21D34 | 2+1 | 1"1/4 | 3/4" M | 125 mm |
| C22D34 | 2+2 | 1"1/4 | 3/4" M | 125 mm |
| C31D34 | 3+1 | 1"1/4 | 3/4" M | 125 mm |
| C32D34 | 3+2 | 1"1/4 | 3/4" M | 125 mm |
| C33D34 | 3+3 | 1"1/4 | 3/4" M | 125 mm |
| C41D34 | 4+1 | 1"1/4 | 3/4" M | 125 mm |
| C42D34 | 4+2 | 1"1/4 | 3/4" M | 125 mm |
| C51D34 | 5+1 | 1"1/4 | 3/4" M | 125 mm |
| COIBENTAZIONE 3/4" M 3/4" M INSULATION | ||||
| CBC21D34 | 2+1 | 1"1/4 | 3/4" M | 125 mm |
| CBC22D34 | 2+2 | 1"1/4 | 3/4" M | 125 mm |
| CBC31D34 | 3+1 | 1"1/4 | 3/4" M | 125 mm |
| CBC32D34 | 3+2 | 1"1/4 | 3/4" M | 125 mm |
| CBC33D34 | 3+3 | 1"1/4 | 3/4" M | 125 mm |
| CBC41D34 | 4+1 | 1"1/4 | 3/4" M | 125 mm |
| CBC42D34 | 4+2 | 1"1/4 | 3/4" M | 125 mm |
| CBC51D34 | 5+1 | 1"1/4 | 3/4" M | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi filettati interasse 125 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Collettore contrapposto girello femmina 1″ passaggio ¾”
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE 1" F 1" F MANIFOLD | ||||
| C21D34GR | 2+1 | 1"1/4 | G 1" | 125 mm |
| C22D34GR | 2+2 | 1"1/4 | G 1" | 125 mm |
| C31D34GR | 3+1 | 1"1/4 | G 1" | 125 mm |
| C32D34GR | 3+2 | 1"1/4 | G 1" | 125 mm |
| C33D34GR | 3+3 | 1"1/4 | G 1" | 125 mm |
| C41D34GR | 4+1 | 1"1/4 | G 1" | 125 mm |
| C42D34GR | 4+2 | 1"1/4 | G 1" | 125 mm |
| C51D34GR | 5+1 | 1"1/4 | G 1" | 125 mm |
| COIBENTAZIONE 1" F | 1" F INSULATION | |||
| CBC21D34 | 2+1 | 1"1/4 | G 1" | 125 mm |
| CBC22D34 | 2+2 | 1"1/4 | G 1" | 125 mm |
| CBC31D34 | 3+1 | 1"1/4 | G 1" | 125 mm |
| CBC32D34 | 3+2 | 1"1/4 | G 1" | 125 mm |
| CBC33D34 | 3+3 | 1"1/4 | G 1" | 125 mm |
| CBC41D34 | 4+1 | 1"1/4 | G 1" | 125 mm |
| CBC42D34 | 4+2 | 1"1/4 | G 1" | 125 mm |
| CBC51D34 | 5+1 | 1"1/4 | G 1" | 125 mm |
Collettore di distribuzione complanare per centrale termica con attacchi con girello interasse 125 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
DIACOL 140
| Codice / Code | Zone / Zones | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections | i |
|---|---|---|---|---|
| COLLETTORE MANIFOLD | ||||
| C2T | 2 | 1"1/4 | 1" | 140 mm |
| C3T | 3 | 1"1/2 | 1" | 140 mm |
| C4T | 4 | 1"1/2 | 1" | 140 mm |
| C5T | 5 | 2" | 1" | 140 mm |
| C6T | 6 | 2" | 1" | 140 mm |
| COIBENTAZIONE INSULATION | ||||
| CBC2T | 2 | 1"1/4 | 1" | 140 mm |
| CBC3T | 3 | 1"1/2 | 1" | 140 mm |
| CBC4T | 4 | 1"1/2 | 1" | 140 mm |
| CBC5T | 5 | 2" | 1" | 140 mm |
| CBC6T | 6 | 2" | 1" | 140 mm |
Collettore di distribuzione complanare per centrale termica con attacchi filettati interasse 140 mm
Acciaio al carbonio
Coibentazione
Kit di fissaggio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
SEPARATORI DI ARIA serie DIASEP con attacchi in LINEA
| Codice / Code | Attacchi / Connections | Tipo Attacco / Connection Type | Corpo / Body |
|---|---|---|---|
| SL001 | Ø 1" | filettati / threaded | 4" |
| SL114 | Ø 1"1/4 | filettati / threaded | 5" |
| SL112 | Ø 1"1/2 | filettati / threaded | 6" |
| SL002 | Ø 2" | filettati / threaded | 8" |
| SL212 | DN 65 | flangiati PN 10-16 / flanged PN 10-16 | 10" |
| SL003 | DN 80 | flangiati PN 10 / flanged PN 10 | 12" |
| SL004 | DN 100 | flangiati PN 10-16 / flanged PN 10-16 | 16" |
| SL005 | DN 125 | flangiati PN 10-16 / flanged PN 10-16 | 500 mm |
| SL006 | DN 150 | flangiati PN 10-16 / flanged PN 10-16 | 600 mm |
| SL008 | DN 200 | flangiati PN 10 / flanged PN 10 | 700 mm |
Separatore d’aria per impianti di riscaldamento
Attacchi IN LINEA
Acciaio al carbonio
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
COLLETTORI IN ACCIAIO INOX serie DIAS
| Codice / Code | Stacchi / Outlest | Attacchi Principali / Main Connections | Attacchi Derivazioni / Outlet Connections |
|---|---|---|---|
| CX1121220 | 2 | 1"1/2 M | 1/2" F |
| CX1121222 | 2+2 | 1"1/2 M | 1/2" F |
| CX1121230 | 3 | 1"1/2 M | 1/2" F |
| CX1121233 | 3+3 | 1"1/2 M | 1/2" F |
| CX1121240 | 4 | 1"1/2 M | 1/2" F |
| CX1121244 | 4+4 | 1"1/2 M | 1/2" F |
Collettore in AISI 316
Defangatore idrociclonico con magnete integrato
| Codice / Code | Attacchi / Connections | Corpo / Body |
|---|---|---|
| Filettati / Threaded | ||
| DFI001 | Ø 1" | 4" |
| DFI114 | Ø 1"1/4 | 5" |
| DFI112 | Ø 1"1/2 | 5" |
| DFI002 | Ø 2" | 6" |
| Flangiati PN 10-16 / Flanged PN 10-16 | ||
| DFI212 | DN 65 | 8" |
| DFI003 | DN 80 | 8" |
| DFI004 | DN 100 | 10" |
| COIBENTAZIONE INSULATION | ||
| CBDFI001 | Ø 1" | |
| CBDFI114 | Ø 1"1/4 | |
| CBDFI112 | Ø 1"1/2 | |
| CBDFI002 | Ø 2" | |
| CBDFI212 | DN 65 | |
| CBDFI003 | DN 80 | |
| CBDFI004 | DN 100 |
Defangatore idrociclonico con magnete integrato
Acciaio al carbonio
Coibentazione
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
COMPENSATORE serie DIACOM
| Codice / Code | Attacchi / Connections | Corpo / Body | Portate Indicative / Approximate Flow Rates | Volume / Volume |
|---|---|---|---|---|
| Filettati / Threaded | ||||
| C001 | Ø 1" | 3" | 2 m³/h * | 2.2 l |
| C114 | Ø 1"1/4 | 4" | 3.5 m³/h * | 5 l |
| C112 | Ø 1"1/2 | 4" | 5 m³/h * | 6 l |
| C002 | Ø 2" | 5" | 8 m³/h * | 12 l |
| Flangiati PN 10-16 / Flanged PN 10-16 | ||||
| C212 | DN 65 | 6" | 12 m³/h * | 21 l |
| C003 | DN 80 | 8" | 18 m³/h * | 42 l |
| C004 | DN 100 | 10" | 30 m³/h * | 84 l |
| C005 | DN 125 | 12" | 50 m³/h * | 146 l |
| C006 | DN 150 | 16" | 70 m³/h * | 260 l |
| C008 | DN 200 | 20" | 120 m³/h * | 548 l |
| C010 ** | DN 250 | 800 mm | 150 m³/h * | - |
| C012 ** | DN 300 | 950 mm | 220 m³/h * | - |
| COIBENTAZIONE INSULATION | ||||
| CBC001 | Ø 1" | |||
| CBC114 | Ø 1"1/4 | |||
| CBC112 | Ø 1"1/2 | |||
| CBC002 | Ø 2" | |||
| CBC212 | DN 65 | |||
| CBC003 | DN 80 | |||
| CBC004 | DN 100 | |||
| * Con una perdita di carico di 100 daPa With a load loss of 100 daPa | ||||
| ** Attacchi coassiali Coaxial connection |
Compensatore idraulico con funzioni aggiuntive di separatore d’aria e defangatore per impianti di riscaldamento
Acciaio al carbonio
Coibentazione
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
Defangatore
| Codice / Code | Attacchi / Connections | Corpo / Body |
|---|---|---|
| Filettati / Threaded | ||
| DF001 | Ø 1" | 3" |
| DF114 | Ø 1"1/4 | 4" |
| DF112 | Ø 1"1/2 | 4" |
| DF002 | Ø 2" | 5" |
| Flangiati PN 10-16 / Flanged PN 10-16 | ||
| DF212 | DN 65 | 6" |
| DF003 | DN 80 | 8" |
| DF004 | DN 100 | 10" |
| DF005 | DN 125 | 12" |
| DF006 | DN 150 | 16" |
| DF008 | DN 200 | 20" |
| COIBENTAZIONE INSULATION | ||
| CBDF001 | Ø 1" | |
| CBDF114 | Ø 1"1/4 | |
| CBDF112 | Ø 1"1/2 | |
| CBDF002 | Ø 2" | |
| CBDF212 | DN 65 | |
| CBDF003 | DN 80 | |
| CBDF004 | DN 100 |
Defangatore con funzioni aggiuntive di separatore d’aria per impianti di riscaldamento
Acciaio al carbonio
Coibentazione
Modelli fuori standard si eseguono a disegno con preventivo a richiesta
