Home / Prodotti / RISCALDAMENTO RAFFRESCAMENTO HVAC ACS / VALVOLE MOTORIZZATE A SFERA - ITS

Valvola Motorizzata Deviatrice CLIMA connessioni MMM

Dati tecnici
Download
Descrizione
Codice /
Code 		Tensione /
P. supply		Connessione /
Connection		DNKVsPNΔP
CLIMAPCDCB230 V
50/60 Hz		3/4"2011,51616
bar
CLIMAPCDCC230 V
50/60 Hz		1"2518,31616
bar
SCHEDA TECNICA

IMPIANTI DI RISCALDAMENTO CON POMPE DI CALORE
Valvola deviatrice per la commutazione automatica tra PDC e caldaia:

  • Commutazione automatica tra PDC e caldaia in base alla temperatura esterna
  • Comando di una valvola deviatrice per il bollitore ACS
  • Memorizzazione del tempo di funzionamento di PDC e caldaia

Grado di protezione IP65

Corpo valvola 3 vie in ottone passaggio totale, MMM con codoli e calotte PN 16

Telegestione tramite Modbus-RTU

Valvola Motorizzata Deviatrice CLIMA connessioni FFF

Dati tecnici
Download
Descrizione
Codice /
Code 		Tensione /
P. supply		Connessione /
Connection		DNKVsPNΔP
CLIMAPCDFA230 V
50/60 Hz		1/2"1562525
bar
CLIMAPCDFB230 V
50/60 Hz		3/4"2011,51616
bar
CLIMAPCDFC230 V
50/60 Hz		1"2518,31616
bar
CLIMAPCCFD230 V
50/60 Hz		1"1/43227,21010
bar
CLIMAPCCFE230 V
50/60 Hz		1"1/24047,3106
bar
CLIMAPCCFF230 V
50/60 Hz		2"5073104
bar
SCHEDA TECNICA

IMPIANTI DI RISCALDAMENTO CON POMPE DI CALORE
Valvola deviatrice per la commutazione automatica tra PDC e caldaia:

  • Commutazione automatica tra PDC e caldaia in base alla temperatura esterna
  • Comando di una valvola deviatrice per il bollitore ACS
  • Memorizzazione del tempo di funzionamento di PDC e caldaia

Grado di protezione IP65

Corpo valvola 3 vie in ottone passaggio totale, FFF PN 16

Telegestione tramite Modbus-RTU

Centraline di regolazione Modbus per valvole motorizzate 3 punti

Dati tecnici
Download
Descrizione
Codice /
Code		Descrizione /
Description
CPSMB0Regolatore a punto fisso o con funzione climatica per alta/media temperatura
con ingresso proporzionale 0-10V e sonda temperatura /
Fixed-point or climate function regulator for high/medium temperature
with 0-10V proportional inlet and temperature probe
CPRMB0Regolatore a punto fisso o con funzione climatica per raffrescamento e riscaldamento
in bassa temperatura con sonda temperatura /
Fixed-point or climate function regulator for cooling and low
temperature heating with temperature probe
SCHEDA TECNICA - CENTRALINA ALTA-MEDIA TEMPERATURASCHEDA TECNICA - CENTRALINA PANNELLI RADIANTI

Regolatori di temperatura a controllo elettronico PID per valvole motorizzate modulanti a 3 punti con telecontrollo mediante protocollo Modbus – RTU

Regolazione a punto fisso o con funzione climatica

Possono essere abbinati alle valvole Comparato con comando 3 punti e alimentazione 230V

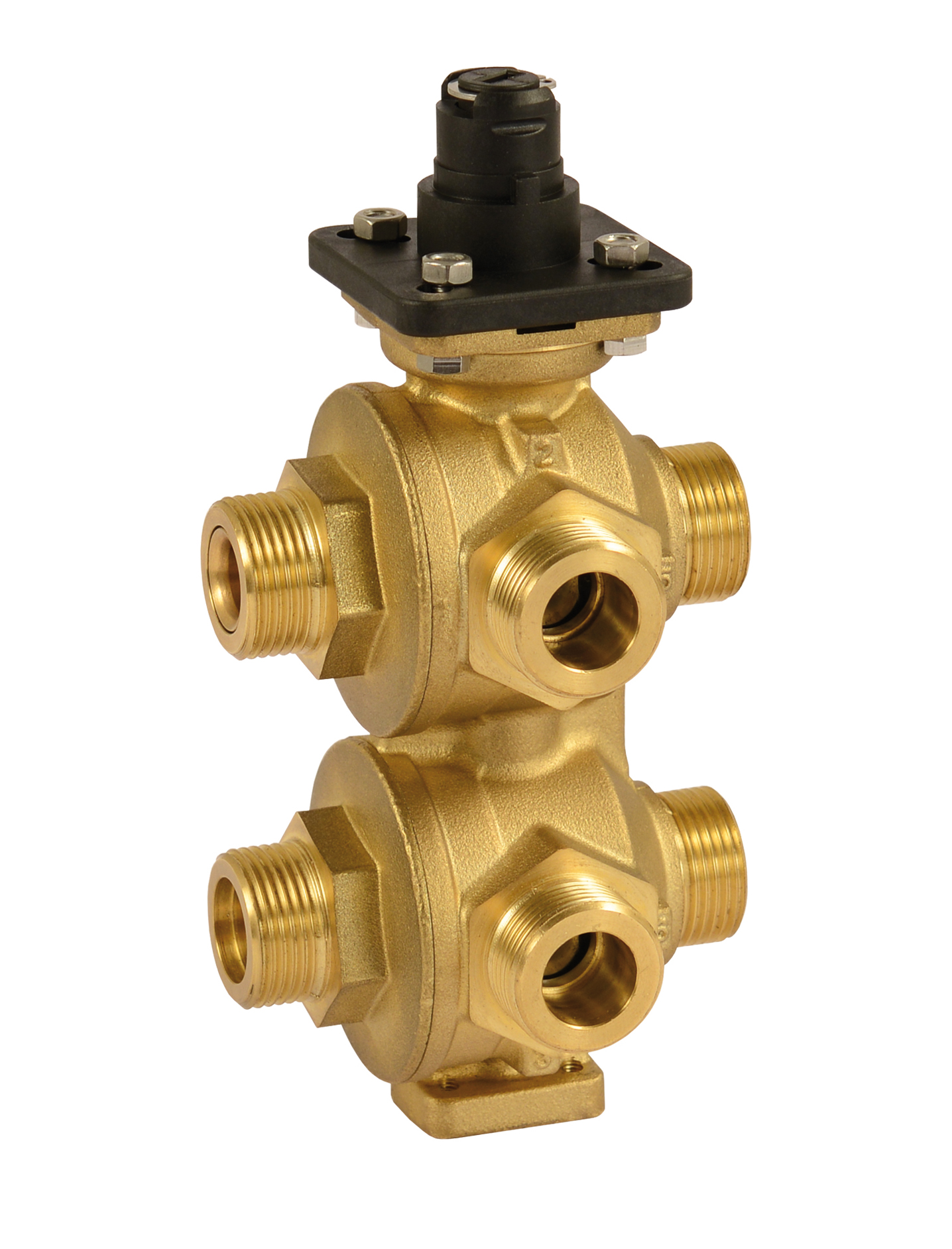

Corpo Valvola Sintesi a 6 vie

Dati tecnici
Download
Descrizione
Applicazioni
Codice / Code Connessione / ConnectionDNPNKVS
SC6A15F1/2" F15161,25
SC6B15M3/4" M15161,25
SC6A20F3/4" F20162,8
SC6A20F3/4" M20162,8
SCHEDA TECNICAATTACCO RAPIDO A PRESSIONE

Applicazione suggerita: impianti a 4 tubi



ESEMPIO

Valvola Motorizzata DIAMANT 2000 ISO 3 vie FFF 3 FORI OTTONE VERTICALE

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Misura /
Size		DNPNKVSTempi di manovra /
Operating times
Alimentazione 230V 50/60 Hz - SFERA 3 FORI /
Power supply 230V 50/60 Hz - 3-HOLE BALL
DY222GA3E51/2"1525635 sec (90°)
DY222GB3E53/4"201611,535 sec (90°)
DY222GC3E51"251618,335 sec (90°)
Alimentazione 24V 50/60 Hz - SFERA 3 FORI /
Power supply 24V 50/60 Hz - 3-HOLE BALL
DY242GA3E51/2"1525635 sec (90°)
DY242GB3E53/4"201611,535 sec (90°)
DY242GC3E51"251618,335 sec (90°)
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Corpo valvola 2 vie FFF in OTTONE con codoli, passaggio totale PN16

ESEMPIO

Servocomando DIAMANT 2000

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
DY2222 - 3 VIE / WAY230V50/60 Hz11 Nm35 sec90°
DY2122 - 3 VIE / WAY110V50/60 Hz11 Nm35 sec90°
DY2422 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DY3223 VIE / WAY230V50/60 Hz11 Nm70 sec180°
DY3123 VIE / WAY110V50/60 Hz11 Nm70 sec180°
DY3423 VIE / WAY24V50/60 Hz11 Nm70 sec180°
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Accessori

ESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Servocomando DIAMANT 2000 ISO

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
DY222G2 - 3 VIE / WAY230V50/60 Hz11 Nm35 sec90°
DY212G2 - 3 VIE / WAY110V50/60 Hz11 Nm35 sec90°
DY242G2 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DY322G3 VIE / WAY230V50/60 Hz11 Nm70 sec180°
DY312G3 VIE / WAY110V50/60 Hz11 Nm70 sec180°
DY342G3 VIE / WAY24V50/60 Hz11 Nm70 sec180°
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Connessione al corpo valvola ISO 5211

Accessori

ESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Accessori Diamant 2000: Versione da 4 a 32 secondi

Dati tecnici
Download
Aggiungi al codice del modello baseDescrizione AccessorioNote
QVersione 4 secondi (5 Nm) 90° - 50 Hz

• 60Hz a richiesta		Non disponibile con apertura manuale dall'alto. Da assemblare ai corpi valvola di Diamant 2000
DVersione 12 secondi (11 Nm) 90° - 50 Hz

• 60Hz a richiesta		Non disponibile con apertura manuale dall'alto.
C8Versione 106 secondi (11 Nm) 90°Non disponibile con apertura manuale dall'alto.
32Versione 320 secondi (11 Nm) 90°Non disponibile con apertura manuale dall'alto.
SCHEDA TECNICAISTRUZIONI

Accessori Diamant 2000: Apertura manuale dall’alto

Dati tecnici
Download
Descrizione AccessorioAggiungi al codice del servocomando modello baseNote
Apertura manuale dall'altoANon disponibile nella versione 4 e 12 secondi.
SCHEDA TECNICAISTRUZIONI

Accessori Diamant 2000: Micro Supplementare

Dati tecnici
Download
Descrizione AccessorioAggiungi al codice del servocomando modello base
1 mirco supplementare1
2 mirco supplementare2
SCHEDA TECNICAISTRUZIONI

Corpo Valvola Sintesi 2 vie MM con DISCO DI REGOLAZIONE

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPNKVS
SC2A2AK01/2"20161
SC2A2AK11/2"20161,6
SC2A2AK21/2"20162,5
SC2A2AK41/2"20164
SC2A2AK61/2"20166,3
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

2 vie MM in OTTONE con codoli e calotte
Con disco di regolazione (Kvs)
Passaggio totale PN16

Servocomando SINTESI SMART – Controllo PROPORZIONALE MODBUS

Dati tecnici
Download
Descrizione
Codice /
Code 		Alimentazione /
Electrical supply		Protocollo di comunicazione /
Communication protocol		Coppia /
Torque
SMMODBUS24V AC/DCModbus8 Nm
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

Il nuovo servocomando Comparato con comando proporzionale in tensione dedicato ai moderni impianti di riscaldamento e raffrescamento.

Grazie alle sue peculiarità risponde alla sempre maggiore esigenza di una regolazione precisa ed affidabile nel tempo e, grazie al suo cuore “smart”, trova impiego in tutte le applicazioni che richiedono una miscelazione o una parzializzazione del flusso.

SINTESI SMART PUO’ ESSERE COMANDATA MEDIANTE BUS DI CAMPO IN APPLICAZIONI COME GLI IMPIANTI DOMOTICI DI ULTIMA GENERAZIONE.

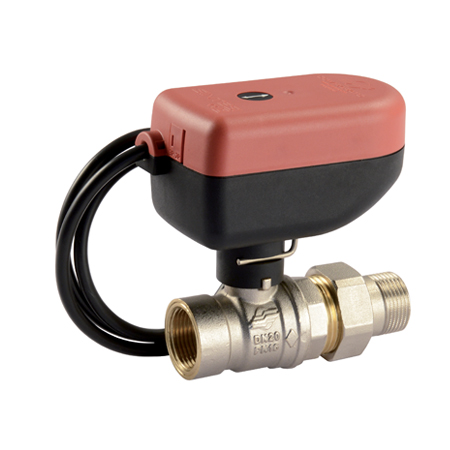

Corpo Valvola Sintesi 2 vie FF OTTONE – EQUIPERCENTUALE

Dati tecnici
Download
Descrizione
Codice / Code Connessione / ConnectionDNΔp maxKVS
SC2ARKVA1/2"153,4 bar0,25
SC2ARKVB1/2"153,4 bar0,4
SC2ARKVC1/2"153,4 bar0,63
SC2ARKVD1/2"153,4 bar1
SC2ARKVE1/2"153,4 bar1,6
SC2ARKVF1/2"153,4 bar2,5
SC2ARKVG1/2"153,4 bar4
SC2ARKVH1/2"153,4 bar6,3
SC2BRKVG3/4"203,4 bar4
SC2BRKVH3/4"203,4 bar6,3
SC2BRKVI3/4"203,4 bar8,6
SC2BRKVJ3/4"203,4 bar10
SC2CRKVH1"253,4 bar6,3
SC2CRKVJ1"253,4 bar10
SC2CRKVK1"253,4 bar16
SC2DRKVJ1"1/4323,4 bar10
SC2DRKVK1"1/4323,4 bar16
SC2DRKVL1"1/4323,4 bar25
SC2ERKVK1"1/2403,4 bar16
SC2ERKVL1"1/2403,4 bar25
SC2FRKVL2"503,4 bar25
SC2FRKVM2"503,4 bar25
SCHEDA TECNICAATTACCO RAPIDO A PRESSIONE

2 vie FF in OTTONE
Equipercentuale PN16

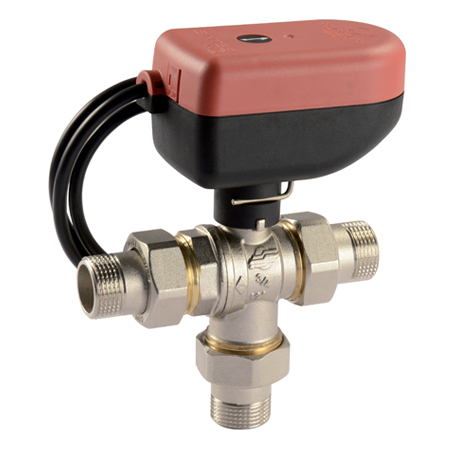

Corpo Valvola Sintesi 3 vie FFF OTTONE – EQUIPERCENTUALE

Dati tecnici
Download
Descrizione
Codice / Code Connessione / ConnectionDNΔp maxKVS
SC3ARKVA1/2"153,4 bar0,25
SC3ARKVB1/2"153,4 bar0,4
SC3ARKVC1/2"153,4 bar0,63
SC3ARKVD1/2"153,4 bar1
SC3ARKVE1/2"153,4 bar1,6
SC3ARKVF1/2"153,4 bar2,5
SC3ARKVG1/2"153,4 bar4
SC3ARKVH1/2"153,4 bar6,3
SC3BRKVG3/4"203,4 bar4
SC3BRKVH3/4"203,4 bar6,3
SC3BRKVJ3/4"203,4 bar10
SC3CRKVH1"253,4 bar6,3
SC3CRKVJ1"253,4 bar10
SC3CRKVK1"253,4 bar16
SC3DRKVJ1"1/4323,4 bar10
SC3DRKVK1"1/4323,4 bar16
SC3DRKVL1"1/4323,4 bar25
SC3ERKVK1"1/2403,4 bar16
SC3ERKVL1"1/2403,4 bar25
SC3FRKVL2"503,4 bar25
SC3FRKVM2"503,4 bar25
SCHEDA TECNICAATTACCO RAPIDO A PRESSIONE

3 vie FFF in OTTONE
Equipercentuale PN16

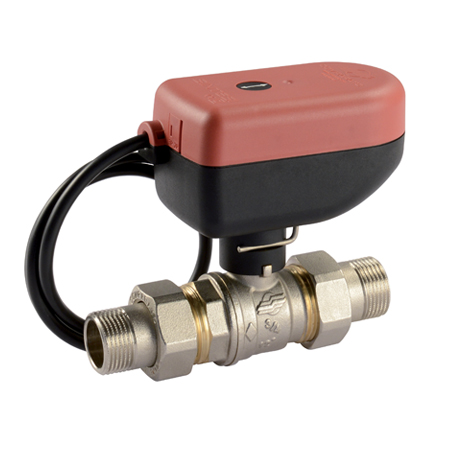

Corpo Valvola Sintesi 2 vie MM OTTONE

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPNKVS
SC2A2A1/2"151616,3
SC2B2A3/4"201629,5
SC2C2A1"251643
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

2 vie MM in OTTONE con codoli e calotte
Passaggio totale PN16

Valvola Motorizzata DIAMANT 2000 2 vie MM OTTONE

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		VMisura /
Size		DNPNKVSTempi di manovra /
Operating times
DY222A2A230 V
50/60 Hz		1/2"151616,335 sec (90°)
DY222B2A230 V
50/60 Hz		3/4"201629,535 sec (90°)
DY222C2A230 V
50/60 Hz		1"25164335 sec (90°)
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA OTTONEISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Corpo valvola 2 vie MM in OTTONE con codoli, passaggio totale PN16

ESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Servocomando SINTESI VELOCE – 3 Punti MODULANTE

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times

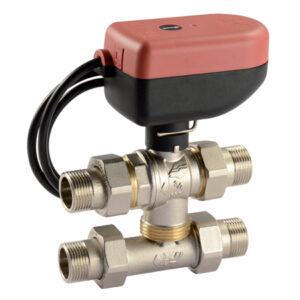

SS2221BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz5 Nm15 sec (90°)
SS2421BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz5 Nm15 sec (90°)
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA SANITARIA
Funzionamento MODULANTE, con 1 micro supplementare libero in apertura

Servocomando 3 punti senza relé

Grado di protezione: IP54

Tempi di manovra: 15 sec per rotazione 90° – 5Nm

ESEMPIO - CENTRALE TERMICAESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Servocomando SINTESI – 3 Punti MODULANTE

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times
SS2221B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz8 Nm35 sec (90°)
SS2421B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz8 Nm35 sec (90°)
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA SANITARIA
Funzionamento MODULANTE, con 1 micro supplementare libero in apertura

Servocomando 3 punti senza relé

Grado di protezione: IP54

Tempi di manovra: 35 sec per rotazione 90° – 8Nm

ESEMPIO - CENTRALE TERMICAESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Servocomandi MICRODIAM – 2 Punti

Dati tecnici
Download
Descrizione
Codice /
Code		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Comando /
Control
MR222N230V50/60 Hz5 Nm48 sec (90°)2 punti /
2 points
MR242N24V50/60 Hz5 Nm48 sec (90°)2 punti /
2 points
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO

Servocomando 2 punti, con 1 micro supplementare libero in apertura

Grado di protezione: IP44

Tempi di manovra: 48 sec per rotazione 90° – 5Nm

Attacco rapido a pressione

Valvola Motorizzata DIAMANT 2000 ISO 2 vie FF OTTONE passaggio totale

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Misura /
Size		DNPNKVSTempi di manovra /
Operating times
Alimentazione 230V 50/60 Hz /
Power supply 230V 50/60 Hz
DY222GS2P51/4"-405,435 sec (90°)
DY222GR2P53/8"1040635 sec (90°)
DY222GA2P51/2"154016,335 sec (90°)
DY222GB2P53/4"204029,535 sec (90°)
DY222GC2P51"25404335 sec (90°)
DY222GD2P51" 1/432408935 sec (90°)
Alimentazione 24V 50/60 Hz /
Power supply 24V 50/60 Hz
DY242GS2P51/4"-405,435 sec (90°)
DY242GR2P53/8"1040635 sec (90°)
DY242GA2P51/2"154016,335 sec (90°)
DY242GB2P53/4"204029,535 sec (90°)
DY242GC2P51"25404335 sec (90°)
DY242GD2P51" 1/432408935 sec (90°)
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Corpo valvola 2 vie FF in OTTONE con codoli, passaggio totale PN40

ESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

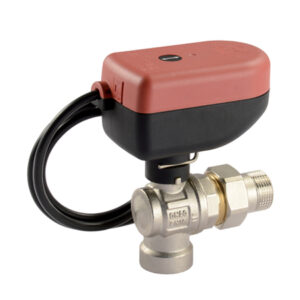

Prodotti correlati
