DTCV – controllo elettronico del differenziale di temperatura

Dati tecnici
Download
Descrizione
Codice /
Code 		Connessione /
Connection		DNPNKVsPortata min ÷ max/
Min ÷ max flow rarte		Δp
230V 50/60Hz
DTCV2215_G1/2"B158*1.20,05 ÷ 0,9 m3/h3.4
DTCV2220_G3/4"B208*2.80,11 ÷ 1,9 m3/h3.4
DTCV2225_G1"B258*4.70,21 ÷ 3,0 m3/h3.4
DTCV2232_G1"1/4B328*7.70,30 ÷ 5,1 m3/h3.4
DTCV2240_G1"1/2B408*12.40,54 ÷ 9,0 m3/h3.4
TARATURA
_ _ _ _ _ _ _ _ _ ARadiatori
_ _ _ _ _ _ _ _ _ BPannelli radianti
_ _ _ _ _ _ _ _ _ CFan coil
* versione PN16 disponibile a richiesta
24V 50/60Hz
DTCV2415_G1/2"B158*1.20,05 ÷ 0,9 m3/h3.4
DTCV2420_G3/4"B208*2.80,11 ÷ 1,9 m3/h3.4
DTCV2425_G1"B258*4.70,21 ÷ 3,0 m3/h3.4
DTCV2432_G1"1/4B328*7.70,30 ÷ 5,1 m3/h3.4
DTCV2440_G1"1/2B408*12.40,54 ÷ 9,0 m3/h3.4
TARATURA
_ _ _ _ _ _ _ _ _ ARadiatori
_ _ _ _ _ _ _ _ _ BPannelli radianti
_ _ _ _ _ _ _ _ _ CFan coil
* versione PN16 disponibile a richiesta
COIBENTAZIONE / INSULATION
Codice /
Code 		DN
CBCV1515
CBCV2020
CBCV2525
CBCV3232
CBCV4040
SCHEDA TECNICA

CARATTERISTICHE E FUNZIONI
• Controllo della portata indipendente dalla pressione
• Controllo del Δt con limitazione della portata
• Controllo del Δt con limitazione della potenza
• Monitoraggio dell’energia
• Valvola 2 vie di regolazione a sfera equipercentuale
• Funzione di shut off
• Sensori di temperatura a contatto
• Sensore di flusso con tecnologia Vortex
• Interfaccia di monitoraggio e regolazione integrata
• Ingressi analogici ed uscite digitali
• Gestione remota con protocollo Modbus-RTU

ePICV – controllo elettronico della portata

Dati tecnici
Download
Descrizione
Codice /
Code 		Connessione /
Connection		DNPNKVsPortata min ÷ max/
Min ÷ max flow rarte		Δp
230V 50/60Hz
EPICV2215G1/2"B158*1.20,05 ÷ 0,9 m3/h3.4
EPICV2220G3/4"B208*2.80,11 ÷ 1,9 m3/h3.4
EPICV2225G1"B258*4.70,21 ÷ 3,0 m3/h3.4
EPICV2232G1"1/4B328*7.70,3 ÷ 5,1 m3/h3.4
EPICV2240G1"1/2B408*12.40,54 ÷ 9,0 m3/h3.4
24V 50/60Hz
EPICV2415G1/2"B158*1.20,05 ÷ 0,9 m3/h3.4
EPICV2420G3/4"B208*2.80,11 ÷ 1,9 m3/h3.4
EPICV2425G1"B258*4.70,21 ÷ 3,0 m3/h3.4
EPICV2432G1"1/4B328*7.70,3 ÷ 5,1 m3/h3.4
EPICV2440G1"1/2B408*12.40,54 ÷ 9,0 m3/h3.4
* versione PN16 disponibile a richiesta
COIBENTAZIONE / INSULATION
Codice /
Code 		DN
CBCV1515
CBCV2020
CBCV2525
CBCV3232
CBCV4040
SCHEDA TECNICA

CARATTERISTICHE E FUNZIONI
• Controllo della portata indipendente dalla pressione
• Valvola 2 vie di regolazione a sfera equipercentuale
• Funzione di shut off
• Sensore di flusso con tecnologia Vortex
• Interfaccia di monitoraggio e regolazione integrata
• Ingresso analogico 0-10V per setpoint portata
• Gestione remota con protocollo Modbus-RTU

eRTCV – controllo elettronico della temperatura di ritorno

Dati tecnici
Download
Descrizione
Codice /
Code 		Connessione /
Connection		DNPNPortata max/
max flow rarte		Δp
230V 50/60Hz
ERTCV2215A_1/2"15250.36 m3/h6
ERTCV2215B_1/2"15250.70 m3/h6
ERTCV2215C_1/2"15251.00 m3/h6
ERTCV2220A_3/4"20250.78 m3/h6
ERTCV2220B_3/4"20251.15 m3/h6
ERTCV2225A_1"25252.20 m3/h6
ERTCV2225B_1"25252.70 m3/h6
ERTCV2225C_1"1/425253.00 m3/h6
ERTCV2225D_1"1/425254.00 m3/h6
ERTCV2240A_1"1/240166.00 m3/h6
ERTCV2240B_1"1/240169.00 m3/h6
ERTCV2250A_2"501612.00 m3/h6
ERTCV2250B_2"501618.00 m3/h6
TARATURA
_ _ _ _ _ _ _ _ _ ARadiatori
_ _ _ _ _ _ _ _ _ BPannelli radianti
_ _ _ _ _ _ _ _ _ CFan coil
24V 50/60Hz
ERTCV2215A1/2"15250.36 m3/h6
ERTCV2215B1/2"15250.70 m3/h6
ERTCV2215C1/2"15251.00 m3/h6
ERTCV2220A3/4"20250.78 m3/h6
ERTCV2220B3/4"20251.15 m3/h6
ERTCV2225A1"25252.20 m3/h6
ERTCV2225B1"25252.70 m3/h6
ERTCV2225C1"1/425253.00 m3/h6
ERTCV2225D1"1/425254.00 m3/h6
ERTCV2240A1"1/240166.00 m3/h6
ERTCV2240B1"1/240169.00 m3/h6
ERTCV2250A2"501612.00 m3/h6
ERTCV2250B2"501618.00 m3/h6
TARATURA
_ _ _ _ _ _ _ _ _ ARadiatori
_ _ _ _ _ _ _ _ _ BPannelli radianti
_ _ _ _ _ _ _ _ _ CFan coil
COIBENTAZIONE / INSULATION
Codice /
Code 		Connessione /
Connection
CBCV15R1/2"
CBCV20R3/4"
CBCV25R1"
CBCV32R1"1/4
CBCV40R1"1/2
CBCV50R2"
SCHEDA TECNICA

CARATTERISTICHE E FUNZIONI
• Controllo della portata indipendente dalla pressione
• Regolazione della temperatura di ritorno per impianti di riscaldamento e/o raffrescamento
• Funzione di shut off
• Sensore di temperatura a contatto
• Interfaccia di monitoraggio e regolazione integrata
• Ingresso analogico 0-10V per setpoint temperatura
• Gestione remota con protocollo Modbus-RTU

Valvola a sfera di bilanciamento Sintesi PICV

Dati tecnici
Download
Descrizione
Codice /
Code 		Connessione /
Connection		DNPNPortata massima /
Max flow rate
SCPV15A1/2"1525360
SCPV15B1/2"1525700
SCPV15C1/2"15251000
SCPV20A3/4"2025780
SCPV20B3/4"20251150
SCPV25A1"25252200
SCPV25B1"25252700
SCPV32A1" 1/425253000
SCPV32B1" 1/425254000
SCHEDA TECNICAATTACCO RAPIDO A PRESSIONE

PICV: Pressure Indipendent Control Valve

Profilo della sfera equipercentuale

La valvola PICV combina le funzioni di un controllo differenziale della pressione, di una valvola di regolazione e di una valvola di controllo a 2 vie in un unico prodotto.

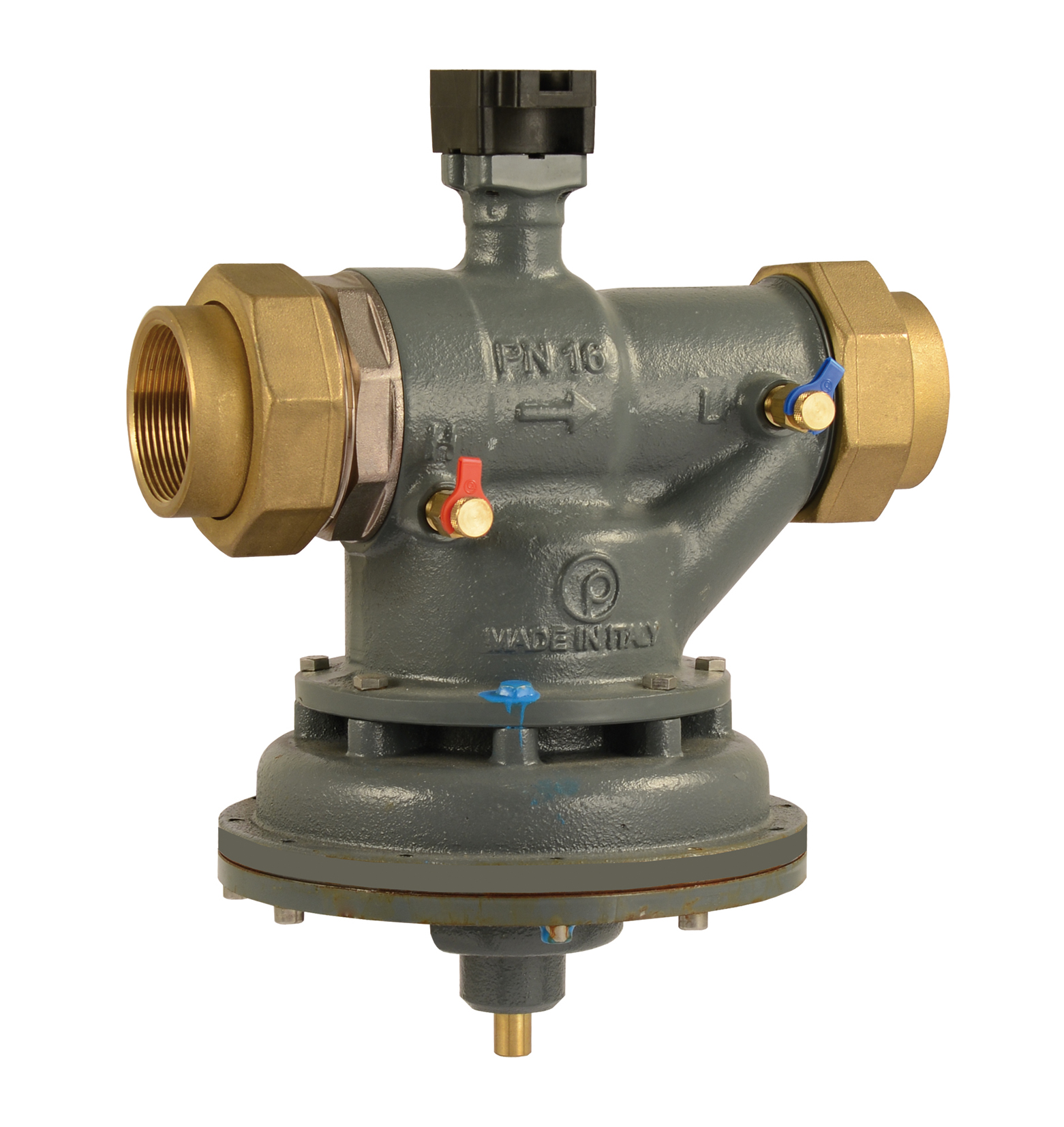

Valvola a sfera di bilanciamento DIAMANT PICV

Dati tecnici
Download
Descrizione
Codice /
Code 		Connessione /
Connection		DNPNPortata massima /
Max flow rate
DPCV40A1"1/240166.000 l/h
DPCV40B1"1/240169.000 l/h
DPCV50A2"501612.000 l/h
DPCV50B2"501618.000 l/h
SCHEDA TECNICA

PICV: Pressure Indipendent Control Valve

Profilo della sfera equipercentuale

La valvola PICV combina le funzioni di un controllo differenziale della pressione, di una valvola di regolazione e di una valvola di controllo a 2 vie in un unico prodotto.

DIAMANT 2000

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times		Angolo ° /
Angle °
DY2222 - 3 VIE / WAY230V50/60 Hz11 Nm35 sec90°
DY2122 - 3 VIE / WAY110V50/60 Hz11 Nm35 sec90°
DY2422 - 3 VIE / WAY24V50/60 Hz11 Nm35 sec90°
DY3223 VIE / WAY230V50/60 Hz11 Nm70 sec180°
DY3123 VIE / WAY110V50/60 Hz11 Nm70 sec180°
DY3423 VIE / WAY24V50/60 Hz11 Nm70 sec180°
SCHEDA TECNICAISTRUZIONI

RISCALDAMENTO / RAFFRESCAMENTO
Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP65

Tempi di manovra: 35 sec per rotazione 90° – 11Nm

Accessori

ESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

Diamant PILOT

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: DPV24CCATR
Diamant PilotDP
Tipologia di comando/
Control type
2-3 punti ON/OFF /
2-3 point ON-OFF 		Y
3 posizioni 0°-45°-90° /
3 positions 0°-45°-90°		T
3 posizioni 0°-90°-180° /
3 positions 0°-90°-180°		S
0-20 mAA
4-20 mAB
0-10 VV
2-10 VW
PWM1P
PWM2Q
Angolo di rotazione /
Rotation angle
90°2
180°3
Alimentazione elettrica /
Power supply
100... 240V 50/60Hz2
24V AC/DC4
12V DC5
Connessione al corpo valvola /
Connection to the ball valve
ComparatoC
ISO 5211 F03-F05 Q 9-11F
Fail Safe
Presente in apertura / When openingA
Presente in chiusura / When closingC
Presente in posizione intermedia /
In the intermediate position		I
Assente /
Not present		O
Apertura manuale di emergenza /
Emergency Manual Opening
Presente /
Present		A
Tempo di manovra /
Operating time
15 sec / 90°Q
30 sec / 90°T
60 sec / 90°S
120 sec / 90°C
Resistenza scaldante /
Heating resistance
Presente /
Present		R
Assente /
Not present		O
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 11 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Diamant Smart PRO

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: DSP24CWFA
Diamant Smart PRODSP
Angolo di rotazione /
Rotation angle
90°2
180°3
Alimentazione elettrica /
Power supply
100... 240V 50/60Hz2
12-24V AC/DC4
Connessione al corpo valvola /
Connection to the ball valve
ComparatoC
ISO 5211 F03-F05 Q 9-11F
Tipo di comunicazione /
Communication type
ModbusM
Wi-FiW
Fail Safe
Presente /
Present		F
Assente /
Not present		O
Apertura manuale di emergenza /
Emergency Manual Opening
Presente /
Present		A
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 11 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

COMUNICAZIONE TRAMITE WI-FI O PROTOCOLLO DI TRASMISSIONE MODBUS-RTU

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

SINTESI ALL-IN-ONE 2 punti – 3 punti

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times
SY2221B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz8 Nm35 sec (90°)
SY2421B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz8 Nm35 sec (90°)
SY2221BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS
230V50/60 Hz5 Nm15 sec (90°)
SY2421BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS
24V50/60 Hz5 Nm15 sec (90°)
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA SANITARIA
Funzionamento ON-OFF o MODULANTE, con 1 micro supplementare libero in apertura

Servocomando ALL-IN-ONE 3 punti senza relé o 2 punti con relé

Grado di protezione: IP54

Tempi di manovra: 35 sec per rotazione 90° – 8Nm

ESEMPIO - CENTRALE TERMICAESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

SINTESI 3 punti MODULANTE

Dati tecnici
Download
Descrizione
Applicazioni
Codice /
Code 		Per corpo valvola /
For ball valve		VFrequenza /
Frequency		Coppia /
Torque		Tempi di manovra /
Operating times
SS2221B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz8 Nm35 sec (90°)
SS2421B2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz8 Nm35 sec (90°)
SS2221BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz5 Nm15 sec (90°)
SS2421BA2 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz5 Nm15 sec (90°)
SS2221BC22 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		230V50/60 Hz8 Nm120 sec (90°)
SS2421BC22 VIE / 3 VIE / BY-PASS
2-WAY / 3-WAY / BY-PASS		24V50/60 Hz8 Nm120 sec (90°)
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA SANITARIA
Funzionamento MODULANTE, con 1 micro supplementare libero in apertura

Servocomando 3 punti senza relé

Grado di protezione: IP54



ESEMPIO - CENTRALE TERMICAESEMPIO - CENTRALE TERMICA CON VALVOLA MISCELATRICE

SINTESI SMART – Controllo PROPORZIONALE in TENSIONE

Dati tecnici
Download
Descrizione
Codice /
Code 		Alimentazione /
Electrical supply		Pilotaggio /
Piloting		Coppia /
Torque		Tempi di manovra /
Operating times
SM4010F03024V AC/DC0÷10V8 Nm30 sec
SM4010F06024V AC/DC0÷10V8 Nm60 sec
SM4010F12024V AC/DC0÷10V8 Nm120 sec
SM4210F03024V AC/DC2÷10V8 Nm30 sec
SM4210F06024V AC/DC2÷10V8 Nm60 sec
SM4210F12024V AC/DC2÷10V8 Nm120 sec
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

Il nuovo servocomando Comparato con comando proporzionale in corrente dedicato ai moderni impianti di riscaldamento e raffrescamento.

Grazie alle sue peculiarità risponde alla sempre maggiore esigenza di una regolazione precisa ed affidabile nel tempo e, grazie al suo cuore “smart”, trova impiego in tutte le applicazioni che richiedono una miscelazione o una parzializzazione del flusso.

SINTESI SMART PUO’ ESSERE COMANDATA MEDIANTE BUS DI CAMPO IN APPLICAZIONI COME GLI IMPIANTI DOMOTICI DI ULTIMA GENERAZIONE.

SINTESI SMART – Controllo PROPORZIONALE in CORRENTE

Dati tecnici
Download
Descrizione
Codice /
Code 		Alimentazione /
Electrical supply		Pilotaggio /
Piloting		Coppia /
Torque		Tempi di manovra /
Operating times
SM4020T03024V AC/DC0÷20mA8 Nm30 sec
SM4020T06024V AC/DC0÷20mA8 Nm60 sec
SM4020T12024V AC/DC0÷20mA8 Nm120 sec
SM4420T03024V AC/DC4÷20mA8 Nm30 sec
SM4420T06024V AC/DC4÷20mA8 Nm60 sec
SM4420T12024V AC/DC4÷20mA8 Nm120 sec
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

Il nuovo servocomando Comparato con comando proporzionale in corrente dedicato ai moderni impianti di riscaldamento e raffrescamento.

Grazie alle sue peculiarità risponde alla sempre maggiore esigenza di una regolazione precisa ed affidabile nel tempo e, grazie al suo cuore “smart”, trova impiego in tutte le applicazioni che richiedono una miscelazione o una parzializzazione del flusso.

SINTESI SMART PUO’ ESSERE COMANDATA MEDIANTE BUS DI CAMPO IN APPLICAZIONI COME GLI IMPIANTI DOMOTICI DI ULTIMA GENERAZIONE.

SINTESI SMART MODBUS – Controllo PROPORZIONALE

Dati tecnici
Download
Descrizione
Codice /
Code 		Alimentazione /
Electrical supply		Protocollo di comunicazione /
Communication protocol		Coppia /
Torque
SMMODBUS24V AC/DCModbus8 Nm
SCHEDA TECNICAISTRUZIONIATTACCO RAPIDO A PRESSIONE

Il nuovo servocomando Comparato con comando proporzionale in tensione dedicato ai moderni impianti di riscaldamento e raffrescamento.

Grazie alle sue peculiarità risponde alla sempre maggiore esigenza di una regolazione precisa ed affidabile nel tempo e, grazie al suo cuore “smart”, trova impiego in tutte le applicazioni che richiedono una miscelazione o una parzializzazione del flusso.

SINTESI SMART PUO’ ESSERE COMANDATA MEDIANTE BUS DI CAMPO IN APPLICAZIONI COME GLI IMPIANTI DOMOTICI DI ULTIMA GENERAZIONE.

Prodotti correlati
