Home / Prodotti / SERVOCOMANDI MULTIFUNZIONE

Corpo Valvola Diamant 2 vie FF PVC

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPNKvs
ATTACCO FILETTATO / THREADED
DC2R2C3D33/8"10164,8
DC2A2C3D31/2"151612
DC2B2C3D33/4"201623
DC2C2C3D31"251646
DC2D2C3D31"1/4321666
DC2E2C3D31"1/2 *4016105
SFERA "T" ATTACCO AD INCOLLAGGIO / "T"-PORT TO BE GLUED
DC2R2C4D316 (3/8")10164,8
DC2A2C4D320 (1/2")151612
DC2B2C4D325 (3/4")201623
DC2C2C4D332 (1")251646
DC2D2C4D340 (1"1/4)321666
DC2E2C4D350 (1"1/2) *4016105
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICA DIAMANT PROSCHEDA TECNICA PVCSCHEDA TECNICA PVCISTRUZIONI

2 vie FF PVC con kit di collegamento
Versione con attacchi filettati o ad incollaggio

Corpo Valvola Diamant 2 vie FF PVC con apertura manuale

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPNKvs
ATTACCO FILETTATO / THREADED
DC2R2C3D43/8"10164,8
DC2A2C3D41/2"151612
DC2B2C3D43/4"201623
DC2C2C3D41"251646
DC2D2C3D41"1/4321666
DC2E2C3D41"1/2*4016105
ATTACCO AD INCOLLAGGIO / TO BE GLUED
DC2R2C4D416 (3/8")10164,8
DC2A2C4D420 (1/2")151612
DC2B2C4D425 (3/4")201623
DC2C2C4D432 (1")251646
DC2D2C4D440 (1"1/4)321666
DC2E2C4D450 (1"1/2) * 4016105
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICA DIAMANT PROSCHEDA TECNICA PVCSCHEDA TECNICA PVCISTRUZIONI

2 vie FF PVC con kit di collegamento e apertura manuale
Versione con attacchi filettati o ad incollaggio

Universal PILOT

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: UPV24FCATR
UPUniversal Pilot
Posizione 1 /
Position 1		Tipologia di comando/
Control type
Y2-3 punti ON/OFF /
2-3 point ON-OFF
T3 posizioni 0°-45°-90° /
3 positions 0°-45°-90°
S3 posizioni 0°-90°-180° /
3 positions 0°-90°-180°
A0-20 mA
B4-20 mA
V0-10 V
W2-10 V
PPWM1
QPWM2
Posizione 2 /
Position 2		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 3 /
Position 3		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
424V AC/DC
512V DC
Posizione 4 /
Position 4		Connessione al corpo valvola /
Connection to the ball valve
FISO 5211 F05-F07 Q 11-14
Posizione 5 /
Position 5		Fail Safe
APresente in apertura / When opening
CPresente in chiusura / When closing
IPresente in posizione intermedia /
In the intermediate position
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
Posizione 7 /
Position 7		Tempo di manovra /
Operating time
Q15 sec / 90°
T30 sec / 90°
S60 sec / 90°
C120 sec / 90°
Posizione 8 /
Position 8		Resistenza scaldante /
Heating resistance
RPresente /
Present
OAssente /
Not present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 40 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Compact PILOT

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: CPV24FCATR
CPCompact Pilot
Posizione 1 /
Position 1		Tipologia di comando/
Control type
Y2-3 punti ON/OFF /
2-3 point ON-OFF
T3 posizioni 0°-45°-90° /
3 positions 0°-45°-90°
S3 posizioni 0°-90°-180° /
3 positions 0°-90°-180°
A0-20 mA
B4-20 mA
V0-10 V
W2-10 V
PPWM1
QPWM2
Posizione 2 /
Position 2		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 3 /
Position 3		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
424V AC/DC
512V DC
Posizione 4 /
Position 4		Connessione al corpo valvola /
Connection to the ball valve
FISO 5211 F03-F05 Q 9-11
Posizione 5 /
Position 5		Fail Safe
APresente in apertura / When opening
CPresente in chiusura / When closing
IPresente in posizione intermedia /
In the intermediate position
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
Posizione 7 /
Position 7		Tempo di manovra /
Operating time
Q15 sec / 90°
T30 sec / 90°
S60 sec / 90°
C120 sec / 90°
Posizione 8 /
Position 8		Resistenza scaldante /
Heating resistance
RPresente /
Present
OAssente /
Not present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 22 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

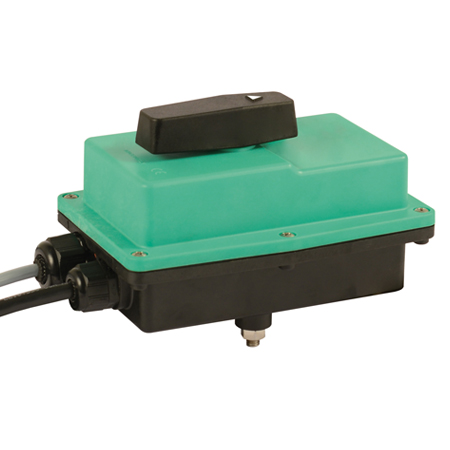

Diamant PILOT

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: DPV24CCATR
DPDiamant Pilot
Posizione 1 /
Position 1		Tipologia di comando/
Control type
Y2-3 punti ON/OFF /
2-3 point ON-OFF
T3 posizioni 0°-45°-90° /
3 positions 0°-45°-90°
S3 posizioni 0°-90°-180° /
3 positions 0°-90°-180°
A0-20 mA
B4-20 mA
V0-10 V
W2-10 V
PPWM1
QPWM2
Posizione 2 /
Position 2		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 3 /
Position 3		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
424V AC/DC
512V DC
Posizione 4 /
Position 4		Connessione al corpo valvola /
Connection to the ball valve
CComparato
FISO 5211 F03-F05 Q 9-11
Posizione 5 /
Position 5		Fail Safe
APresente in apertura / When opening
CPresente in chiusura / When closing
IPresente in posizione intermedia /
In the intermediate position
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
Posizione 7 /
Position 7		Tempo di manovra /
Operating time
Q15 sec / 90°
T30 sec / 90°
S60 sec / 90°
C120 sec / 90°
Posizione 8 /
Position 8		Resistenza scaldante /
Heating resistance
RPresente /
Present
OAssente /
Not present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 11 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Universal Smart PRO

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: USP24FWFA
USPUniversal Smart PRO
Posizione 1 /
Position 1		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 2 /
Position 2		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
412-24V AC/DC
Posizione 3 /
Position 3		Connessione al corpo valvola /
Connection to the ball valve
FISO 5211 F05-F07 Q 11-14
Posizione 4 /
Position 4		Tipo di comunicazione /
Communication type
MModbus
WWi-Fi
Posizione 5 /
Position 5		Fail Safe
FPresente (per angolo di 180° contattare i nostri uffici)/
Present (for 180° angle please contact our office)
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 40 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

COMUNICAZIONE TRAMITE WI-FI O PROTOCOLLO DI TRASMISSIONE MODBUS-RTU

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Compact Smart PRO

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: CSP24FWFA
CSPCompact Smart PRO
Posizione 1 /
Position 1		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 2 /
Position 2		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
412-24V AC/DC
Posizione 3 /
Position 3		Connessione al corpo valvola /
Connection to the ball valve
FISO 5211 F03-F05 Q 9-11
Posizione 4 /
Position 4		Tipo di comunicazione /
Communication type
MModbus
WWi-Fi
Posizione 5 /
Position 5		Fail Safe
FPresente /
Present
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 22 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

COMUNICAZIONE TRAMITE WI-FI O PROTOCOLLO DI TRASMISSIONE MODBUS-RTU

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Diamant Smart PRO

Dati tecnici
Download
Descrizione
Creazione codice tramite CODE BUILDER /
Code creation via CODE BUILDER		es: DSP24CWFA
DSPDiamant Smart PRO
Posizione 1 /
Position 1		Angolo di rotazione /
Rotation angle
290°
3180°
Posizione 2 /
Position 2		Alimentazione elettrica /
Power supply
2100... 240V 50/60Hz
412-24V AC/DC
Posizione 3 /
Position 3		Connessione al corpo valvola /
Connection to the ball valve
CComparato
FISO 5211 F03-F05 Q 9-11
Posizione 4 /
Position 4		Tipo di comunicazione /
Communication type
MModbus
WWi-Fi
Posizione 5 /
Position 5		Fail Safe
FPresente /
Present
OAssente /
Not present
Posizione 6 /
Position 6		Apertura manuale di emergenza /
Emergency Manual Opening
APresente /
Present
SCHEDA TECNICA

APPLICAZIONE: IMPIANTI INDUSTRIALI, AUTOMAZIONE, RISCALDAMENTO / RAFFRESCAMENTO E ACQUA SANITARIA

COPPIA: 11 Nm

FEEDBACK IN TENSIONE 2-10V

DUE MICRO AUSILIARI IN APERTURA

COMUNICAZIONE TRAMITE WI-FI O PROTOCOLLO DI TRASMISSIONE MODBUS-RTU

GRADO DI PROTEZIONE: IP67

APERTURA MANUALE

Corpo Valvola Diamant 2 vie MM OTTONE

Dati tecnici
Download
Descrizione
Codice / CodeMisura / SizeDNPNKVS
DC2A2A1/2"151616,3
DC2B2A3/4"201629,5
DC2C2A1"251643
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMANT PROISTRUZIONI

2 vie MM in OTTONE con codoli e calotte
Passaggio totale PN16

Corpo Valvola Diamant 2 vie MM OTTONE con distanziale per la coibentazione

Dati tecnici
Download
Descrizione
Codice / CodeMisura / SizeDNPN
DC2A2AD11/2"1516
DC2B2AD13/4"2016
DC2C2AD11"2516
SCHEDA TECNICAISTRUZIONI

2 vie MM in OTTONE con codoli e calotte
Passaggio totale PN16

Con distanziale per la coibentazione, componenti in acciaio inox

Corpo Valvola Diamant 2 vie MM OTTONE con distanziale per la coibentazione e apertura manuale

Dati tecnici
Download
Descrizione
Codice / CodeMisura / SizeDNPN
DC2A2AD21/2"1516
DC2B2AD23/4"2016
DC2C2AD21"2516
SCHEDA TECNICAISTRUZIONI

2 vie MM in OTTONE con codoli e calotte
Passaggio totale PN16

Con distanziale per la coibentazione e apertura manuale, componenti in acciaio inox

Corpo Valvola Diamant 2 vie FF OTTONE con distanziale per la coibentazione

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPN
DC2S2P5D11/4"-40
DC2R2P5D13/8"1040
DC2A2P5D11/2"1540
DC2B2P5D13/4"2040
DC2C2P5D11"2540
DC2D2P5D11"1/4*3240
* pressione differenziale massima 25 bar,
per 40 bar vedere sezione Compact PRO
* maximum differential pressure 25 bar,
for 40 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

2 vie FF in OTTONE
Passaggio totale PN40

Con distanziale per la coibentazione, componenti in acciaio inox

Corpo Valvola Diamant 2 vie FF OTTONE con distanziale per la coibentazione e apertura manuale

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPN
DC2S2P5D21/4"-40
DC2R2P5D23/8"1040
DC2A2P5D21/2"1540
DC2B2P5D23/4"2040
DC2C2P5D21"2540
DC2D2P5D21"1/4 *3240
* pressione differenziale massima 25 bar,
per 40 bar vedere sezione Compact PRO
* maximum differential pressure 25 bar,
for 40 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

2 vie FF in OTTONE
Passaggio totale PN40

Con distanziale per la coibentazione e apertura manuale, componenti in acciaio inox

Corpo Valvola Diamant 3 vie MMM OTTONE – DEVIATRICE / MISCELATRICE

Dati tecnici
Download
Descrizione
Applicazioni
Codice / CodeMisura / SizeAngolo ° / Angle °DNPNKVS
SFERA 3 FORI3-HOLE BALL
DC3B3A3/4"90°201611,5
DC3C3A1"90°251618,3
SFERA 2 FORI2-HOLE BALL
DC3B2A3/4"180°201611,5
DC3C2A1"180°251618,3
SCHEDA TECNICA DIAMANT 2000SCHEDA TECNICA DIAMAN PROSCHEDA TECNICA OTTONEISTRUZIONI

3 vie MMM in OTTONE con codoli e calotte
Passaggio totale PN16

ESEMPIO

Corpo Valvola Diamant 3 vie MMM OTTONE con distanziale – DEVIATRICE / MISCELATRICE

Dati tecnici
Download
Descrizione
Codice / CodeMisura / SizeAngolo ° / Angle °DNPN
SFERA 3 FORI3-HOLE BALL
DC3B3AD13/4"90°2016
DC3C3AD11"90°2516
SFERA 2 FORI2-HOLE BALL
DC3B2AD13/4"180°2016
DC3C2AD11"180°2516
SCHEDA TECNICAISTRUZIONI

3 vie MMM in OTTONE con codoli e calotte
Passaggio totale PN16

Con distanziale per la coibentazione, componenti in acciaio inox

Corpo Valvola Diamant 3 vie MMM OTTONE con distanziale per la coibentazione e apertura manuale

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeAngolo ° / Angle °DNPN
SFERA 3 FORI3-HOLE BALL
DC3B3AD23/4"90°2016
DC3C3AD21"90°2516
SFERA 2 FORI2-HOLE BALL
DC3B2AD23/4"180°2016
DC3C2AD21"180°2516
SCHEDA TECNICAISTRUZIONI

3 vie MMM in OTTONE con codoli e calotte
Passaggio totale PN16

Con distanziale per la coibentazione e apertura manuale, componenti in acciaio inox

Corpo Valvola Diamant 3 vie verticale FFF OTTONE con distanziale per la coibentazione

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeAngolo° / Angle°DNPN
SFERA 3 FORI / 3-HOLE BALL
DC3A3E5D11/2"90°1525
DC3B3E5D13/4"90°2016
DC3C3E5D11" *90°2516
SFERA 2 FORI / 2-HOLE BALL
DC3A2E5D11/2"180°1525
DC3B2E5D13/4"180°2016
DC3C2E5D11" *180°2516
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

3 vie VERTICALE FFF in OTTONE
Passaggio totale

Con distanziale per la coibentazione, componenti in acciaio inox

Corpo Valvola Diamant 3 vie verticale FFF OTTONE con distanziale per la coibentazione e apertura manuale

Dati tecnici
Download
Descrizione
Codice / CodeMisura / SizeAngolo° / Angle°DNPN
SFREA 3 FORI / 3-HOLE BALL
DC3A3E5D21/2"90°1525
DC3B3E5D23/4"90°2016
DC3C3E5D21" *90°2516
SFREA 2 FORI / 2-HOLE BALL
DC3A2E5D21/2"180°1525
DC3B2E5D23/4"180°2016
DC3C2E5D21" *180°2516
* pressione differenziale massima 10 bar,
per 16 bar vedere sezione Compact PRO
* maximum differential pressure 10 bar,
for 16 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

3 vie VERTICALE FFF in OTTONE
Passaggio totale

Con distanziale per la coibentazione e apertura manuale, componenti in acciaio inox

Corpo Valvola Diamant 3 vie orizzontale FFF OTTONE con distanziale per la coibentazione

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPN
SFERA "T" / "T"-PORT
DC3A6E5D11/2"1530
DC3B6E5D13/4" *2030
SFERA "L" / "L"-PORT
DC3A5E5D11/2"1530
DC3B5E5D13/4" *2030
* pressione differenziale massima 16 bar,
per 30 bar vedere sezione Compact PRO
* maximum differential pressure 16 bar,
for 30 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

3 vie ORIZZONTALE FFF in OTTONE
Passaggio totale PN30

Con distanziale per la coibentazione, componenti in acciaio inox

Corpo Valvola Diamant 3 vie orizzontale FFF OTTONE con distanziale per la coibentazione e apertura manuale

Dati tecnici
Download
Descrizione
Codice / Code Misura / SizeDNPN
SFERA "T" / "T"-PORT
DC3A6E5D21/2"1530
DC3B6E5D23/4" *2030
SFERA "L" / "L"-PORT
DC3A5E5D21/2"1530
DC3B5E5D23/4" *2030
* pressione differenziale massima 16 bar,
per 30 bar vedere sezione Compact PRO
* maximum differential pressure 16 bar,
for 30 bar please see Compact PRO section
SCHEDA TECNICAISTRUZIONI

3 vie ORIZZONTALE FFF in OTTONE
Passaggio totale PN30

Con distanziale per la coibentazione e apertura manuale, componenti in acciaio inox

Prodotti correlati

Avvia la chat
Parla con noi
Ciao, possiamo aiutarti?
